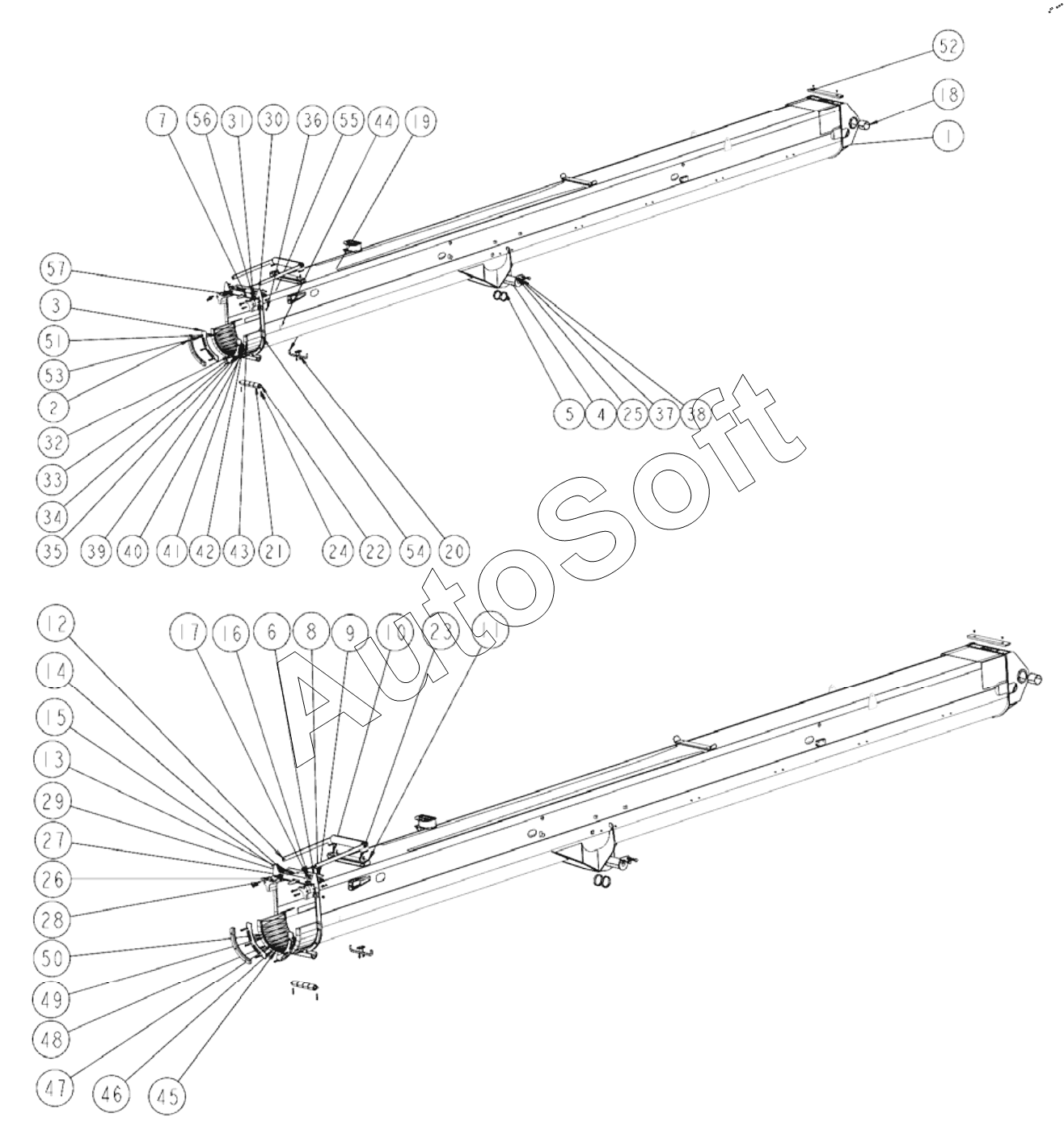

Каталог запасных частей к технике: XCMG XCT25L4_S (2019). 110902511 Основная стрела в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Основная структура стрелы | |
| 2 | 1***0 | Экран | |
| 3 | 1***7 | Экран | |
| 4 | 1***9 | Вал | |
| 5 | 1***7 | Распорка | |
| 6 | 1***9 | Ролик веревки | |
| 7 | 8***2 | Болт М10х35 | |
| 8 | 8***4 | Шайба 10 | |
| 9 | 8***8 | Гайка М10 | |
| 10 | 1***5 | Изогнутая пластина | |
| 11 | 1***4 | Ползунок | |
| 12 | 1***0 | Прижимные канатный ролик | |
| 13 | 1***2 | Распорка | |
| 14 | 8***3 | Washer | |
| 15 | 8***5 | Болт M12x40 | |
| 16 | 8***8 | Шайба 12 | |
| 17 | 8***9 | Гайка М12 | |
| 18 | 8***6 | Bearing | |
| 19 | 1***0 | Буксировочная стойка | |
| 20 | 8***5 | Болт m12x22 | |
| 21 | 1***5 | Вал | |
| 22 | 1***7 | Колесо | |
| 23 | 8***9 | Винт м10x20 | |
| 24 | 8***1 | Pin 6.3x50 | |
| 25 | 1***2 | Монтажная плита вала | |
| 26 | 1***8 | Ползунок | |
| 27 | 8***0 | Шайба 12 | |
| 28 | 8***2 | Болт m12x65 10.9 | |
| 29 | 8***9 | Гайка М12 | |
| 30 | 1***6 | Болт | |
| 31 | 1***1 | Ползунок | |
| 32 | 1***0 | Ползунок | |
| 33 | 1***7 | Ползунок | |
| 34 | 1***5 | Ползунок | |
| 35 | 1***6 | Ползунок | |
| 36 | 8***6 | Nut | |
| 37 | 8***1 | Washer | |
| 38 | 8***4 | Bolt | |
| 39 | 1***3 | Ползунок | |
| 40 | 1***1 | Ползунок | |
| 41 | 1***1 | Ползунок | |
| 42 | 1***4 | Ползунок | |
| 43 | 1***6 | Ползунок | |
| 44 | 1***7 | Регулировочная шайба | |
| 45 | 1***8 | Ползунок | |
| 46 | 1***5 | Ползунок | |
| 47 | 1***9 | Ползунок | |
| 48 | 1***0 | Ползунок | |
| 49 | 1***6 | Ползунок | |
| 50 | 1***2 | Ползунок | |
| 51 | 1***4 | Ползунок | |
| 52 | 1***8 | Ползунок | |
| 53 | 8***4 | Болт | |
| 54 | 1***5 | Экран | |
| 55 | 1***0 | Прокладка | |
| 56 | 1***3 | Экран | |
| 57 | 1***1 | Экран |
