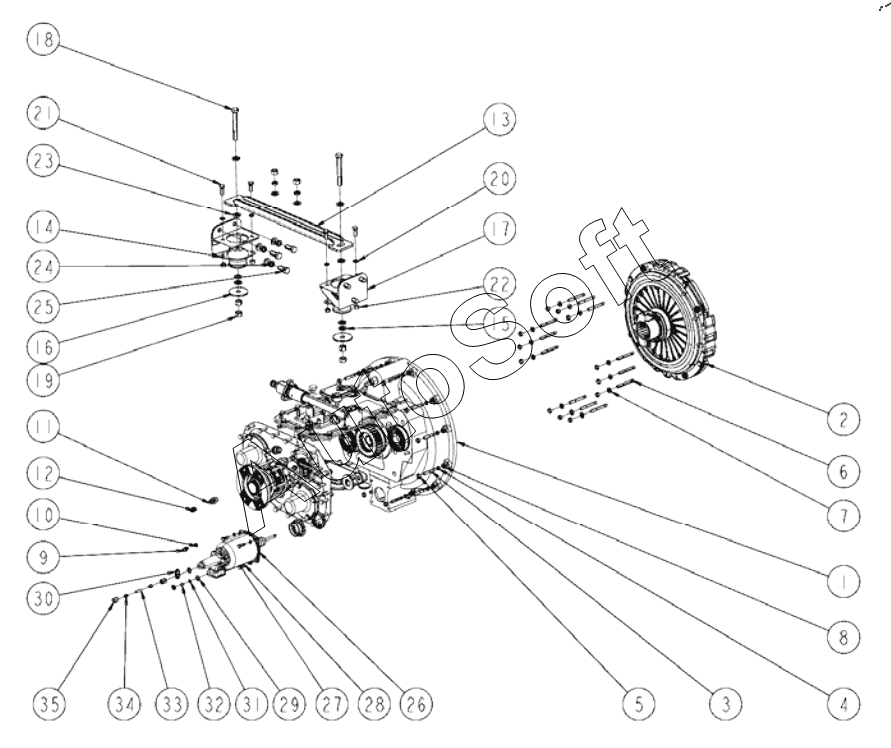

Каталог запасных частей к технике: XCMG XCT25L4_S (2019). 137903113 Установка коробки передач
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Коробка передач | |
| 2 | 8***1 | Сцепление | |
| 3 | 8***9 | Шпилька m10x45 | |
| 4 | 8***4 | Шайба 10 | |
| 5 | 8***8 | Гайка М10 | |
| 6 | 8***7 | Шпилька m10x70 | |
| 7 | 8***1 | Шайба 10 | |
| 8 | 8***7 | Шайба 10 | |
| 9 | 8***7 | Соединение | |
| 10 | 8***7 | Шайба | |
| 11 | 1***8 | Соединение | |
| 12 | 8***2 | Соединение | |
| 13 | 1***5 | Коробка передач кронштейн | |
| 14 | 1***8 | Амортизаторы | |
| 15 | 8***3 | Шайба 16 | |
| 16 | 1***9 | Прокладка | |
| 17 | 1***2 | Вспомогательный опорный кронштейн | |
| 18 | 8***0 | Болт | |
| 19 | 8***1 | Гайка М16 | |
| 20 | 8***8 | Шайба 12 | |
| 21 | 8***6 | Болт М12х30 | |
| 22 | 8***9 | Гайка М12 | |
| 23 | 1***4 | Регулировочная шайба | |
| 24 | 8***1 | Шайба 16 | |
| 25 | 8***3 | Болт M16x35 | |
| 26 | 8***7 | Рабочий цилиндр сцепления | |
| 27 | 8***0 | Шайба 8 | |
| 28 | 8***7 | Болт М8х25 | |
| 29 | 8***4 | Шайба 14 | |
| 30 | 1***4 | Соединение | |
| 31 | 8***5 | Fitting Body E10 | |
| 32 | 8***6 | Болт m14x1.5 | |
| 33 | 1***8 | Компоненты медной трубы | |
| 34 | 8***4 | Pipe covering 8 | |
| 35 | 8***7 | Nut A8 |
