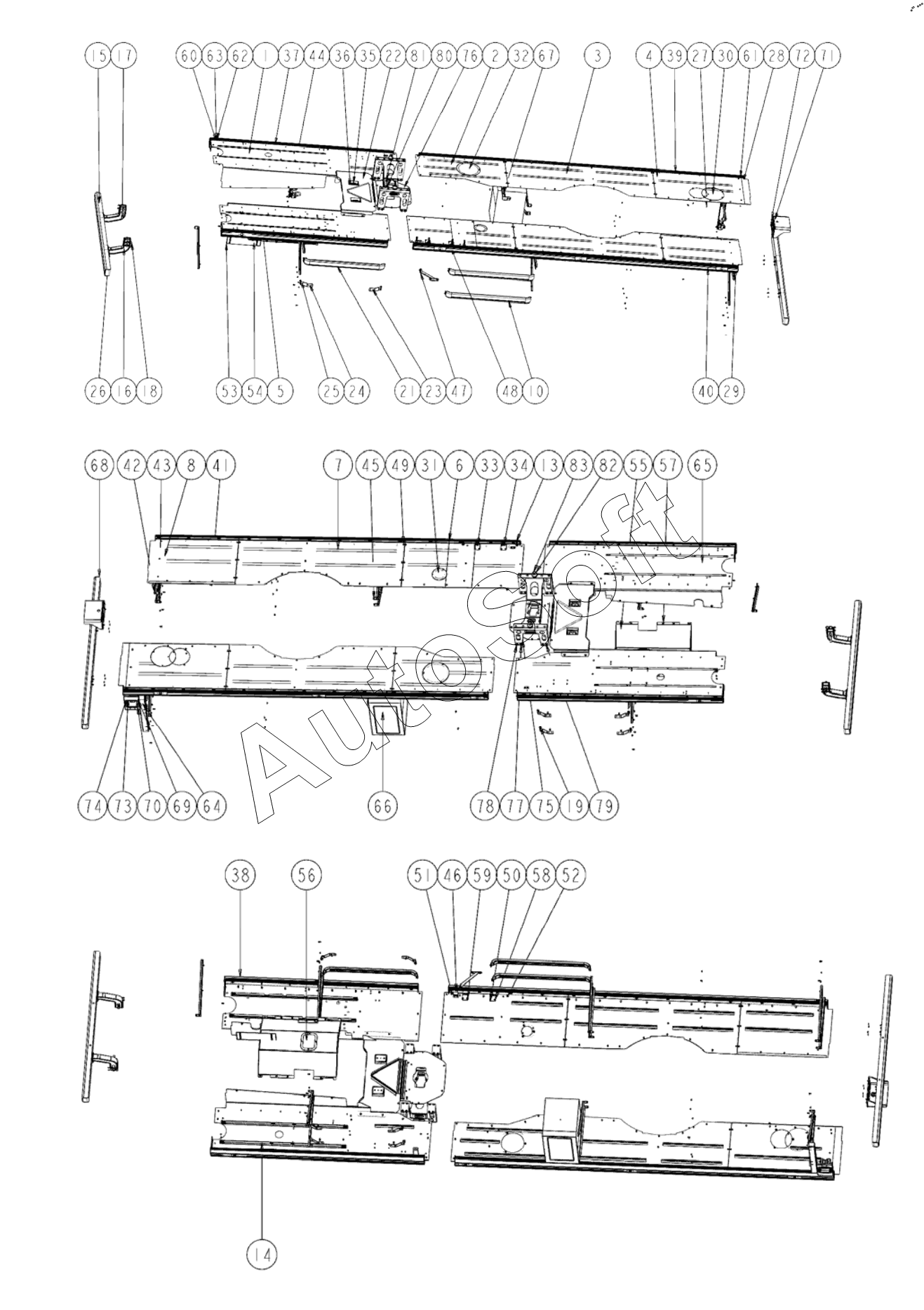

Каталог запасных частей к технике: XCMG XCT25L4_S (2019). 137903077 Поверхность для прохода в сборе
1
2
3
4
5
6
7
8
10
13
14
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Поверхность для прохода | |
| 2 | 1***3 | Поверхность для прохода | |
| 3 | 1***5 | Поверхность для прохода | |
| 4 | 1***0 | Поверхность для прохода | |
| 5 | 1***3 | Левая передняя поверхность прохода | |
| 6 | 1***4 | Поверхность для прохода | |
| 7 | 1***1 | Поверхность для прохода | |
| 8 | 1***3 | Поверхность для прохода | |
| 10 | 1***1 | Левая задняя защитная рейка | |
| 13 | 1***4 | Ручка - база с щелью | |
| 14 | 1***5 | Стальной швеллер | |
| 15 | 1***6 | Защитные балки | |
| 16 | 1***6 | Опора | |
| 17 | 1***7 | Защелка замка | |
| 18 | 1***0 | Зажим пружины | |
| 19 | 1***3 | Опора | |
| 21 | 1***3 | Ограда | |
| 22 | 1***1 | Крышка коробки передач | |
| 23 | 8***9 | Т-образный болт | |
| 24 | 8***6 | Гайка m8 | |
| 25 | 8***1 | Болт m8x20 | |
| 26 | 8***4 | Болт m10x25 | |
| 27 | 8***8 | Болт m6x20 | |
| 28 | 1***1 | Заглушка | |
| 29 | 1***0 | Пластина | |
| 30 | 1***2 | Круговая пластина | |
| 31 | 1***1 | Перекрытие | |
| 32 | 1***9 | Круговая пластина | |
| 33 | 8***1 | Винт m10x65 | |
| 34 | 8***7 | Шайба 10 | |
| 35 | 8***1 | Рукоятка в сборе | |
| 36 | 8***8 | Болт m6x12 | |
| 37 | 1***2 | Вай вдоль | |
| 38 | 1***0 | Вай вдоль | |
| 39 | 1***4 | Вай вдоль | |
| 40 | 1***9 | Вай вдоль | |
| 41 | 8***7 | Шайба 8 | |
| 42 | 1***8 | Опора | |
| 43 | 1***9 | Опора | |
| 44 | 1***7 | Опора | |
| 45 | 8***0 | Болт m8x15 | |
| 46 | 1***4 | Опора | |
| 47 | 1***9 | Соединительный уголок | |
| 48 | 1***2 | Опора | |
| 49 | 8***2 | Болт m8x25 | |
| 50 | 8***9 | Шайба 8 | |
| 51 | 8***4 | Шайба 10 | |
| 52 | 8***8 | Гайка М10 | |
| 53 | 1***8 | Звукоизоляционная прокладка | |
| 54 | 1***9 | Звукоизоляционная и виброизоляционная прокладка | |
| 55 | 1***6 | Звуконепроницаемое покрытие | |
| 56 | 1***7 | Перекрытие | |
| 57 | 1***4 | Т-образный болт | |
| 58 | 8***0 | Шайба 8 | |
| 59 | 8***5 | Гайка М8 | |
| 60 | 8***8 | Винт m6x25 | |
| 61 | 8***3 | Шайба | |
| 62 | 8***0 | Шайба М6 | |
| 63 | 8***3 | Гайка М6 | |
| 64 | 1***2 | Уплотнительная пластинка | |
| 65 | 1***1 | Левая передняя поверхность прохода | |
| 66 | 1***6 | Правая панель инструментов | |
| 67 | 1***1 | Опора | |
| 68 | 1***6 | Защитные балки | |
| 69 | 1***5 | Кожух выносной опорыii | |
| 70 | 1***4 | Плафон рабочего освещения | |
| 71 | 1***5 | Кронштейн запасного колеса | |
| 72 | 8***7 | Болт m12x25 | |
| 73 | 8***2 | Болт m6x15 | |
| 74 | 8***0 | M6 гайка (dacromet) | |
| 75 | 1***4 | Опора подъема противовеса | |
| 76 | 1***6 | Перекрытие | |
| 77 | 8***0 | WASHER 12 | |
| 78 | 8***1 | Spring Washer | |
| 79 | 8***2 | BOLT | |
| 80 | 8***3 | Spring Washer | |
| 81 | 8***0 | Bolt | |
| 82 | 8***3 | Washer | |
| 83 | 8***3 | Болт m16x80 10.9 | |
| 99 | 1***9 | Брызговик | |
| 100 | 1***1 | Трап | |
| 101 | 1***2 | Брызговик |
