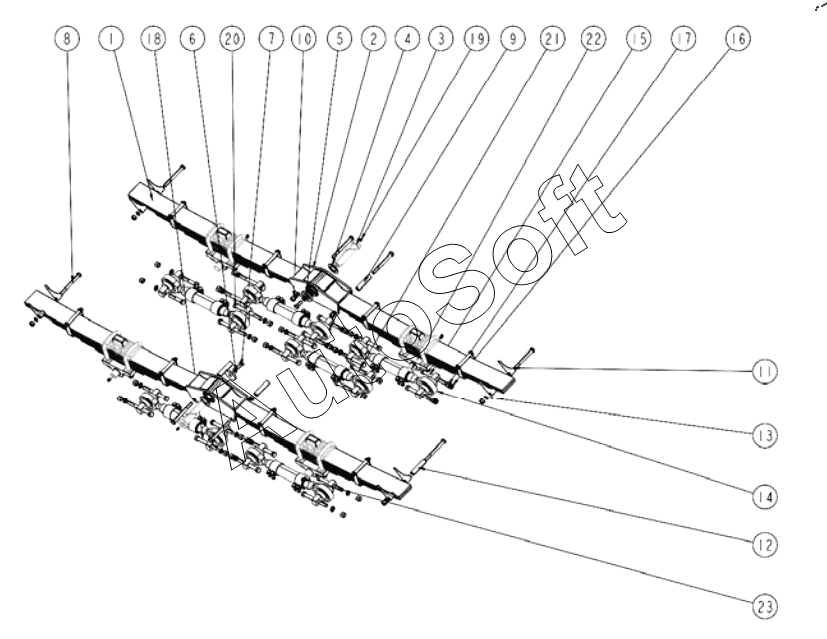

Каталог запасных частей к технике: XCMG XCT25L4_S (2019). 137903145 Задняя подвеска
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Лист рессоры в сборе | |
| 2 | 1***8 | Балансир | |
| 3 | 1***4 | Шпилька II | |
| 4 | 1***7 | Регулирующая прокладка | |
| 5 | 1***5 | Перекрытие | |
| 6 | 8***1 | Шайба 16 | |
| 7 | 8***3 | Болт M16x35 | |
| 8 | 8***8 | Болт m16x150 | |
| 9 | 1***6 | Кожух | |
| 10 | 8***1 | Гайка М16 | |
| 11 | 1***3 | Прокладка | |
| 12 | 1***6 | Кожух | |
| 13 | 8***3 | Spring Washer | |
| 14 | 1***2 | Упорный стержень | |
| 15 | 8***1 | Болт m18x1.5x160 10.9 | |
| 16 | 8***4 | Spring Washer | |
| 17 | 8***5 | Гайка m18x1.5 10 | |
| 18 | 8***9 | Болт m18x1.5x140 10.9 | |
| 19 | 8***6 | Масленка M10x1 | |
| 20 | 8***0 | Болт m18x1.5x180 | |
| 21 | 8***5 | Болт | |
| 22 | 1***1 | Шпилька | |
| 23 | 8***9 | Маслёнка |
