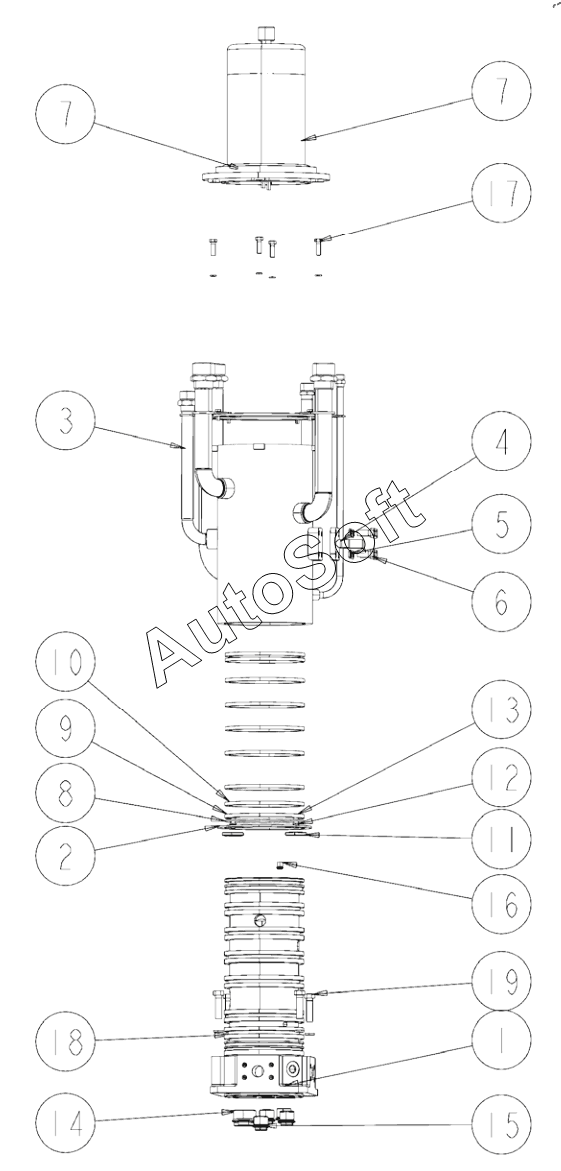

Каталог запасных частей к технике: XCMG XCT25L4_S (2019). 137902823 Центральный шарнир
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Фиксированный корпус | |
| 2 | 1***4 | Уплотняющее кольцо | |
| 3 | 1***8 | Гильза | |
| 4 | 1***2 | Вилка | |
| 5 | 8***4 | Шайба 10 | |
| 6 | 8***7 | Болт М10х25 | |
| 7 | 1***8 | Узел щетки | |
| 7 | 1***5 | Узел щетки | |
| 8 | 8***2 | Уплотнительное кольцо | |
| 9 | 8***3 | Опорное кольцо | |
| 10 | 8***4 | Уплотнение вращательного соединения | |
| 11 | 1***8 | Пресс плита | |
| 12 | 8***0 | Шайба 8 | |
| 13 | 8***8 | Болт М8х20 | |
| 14 | 8***8 | Сливная пробка m42x2 | |
| 15 | 8***9 | Сливная пробка m27x2 | |
| 16 | 8***0 | Сливная пробка m10x1 | |
| 17 | 8***7 | Болт М8х25 | |
| 18 | 8***8 | Шайба 12 | |
| 19 | 8***4 | Болт M12x45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
