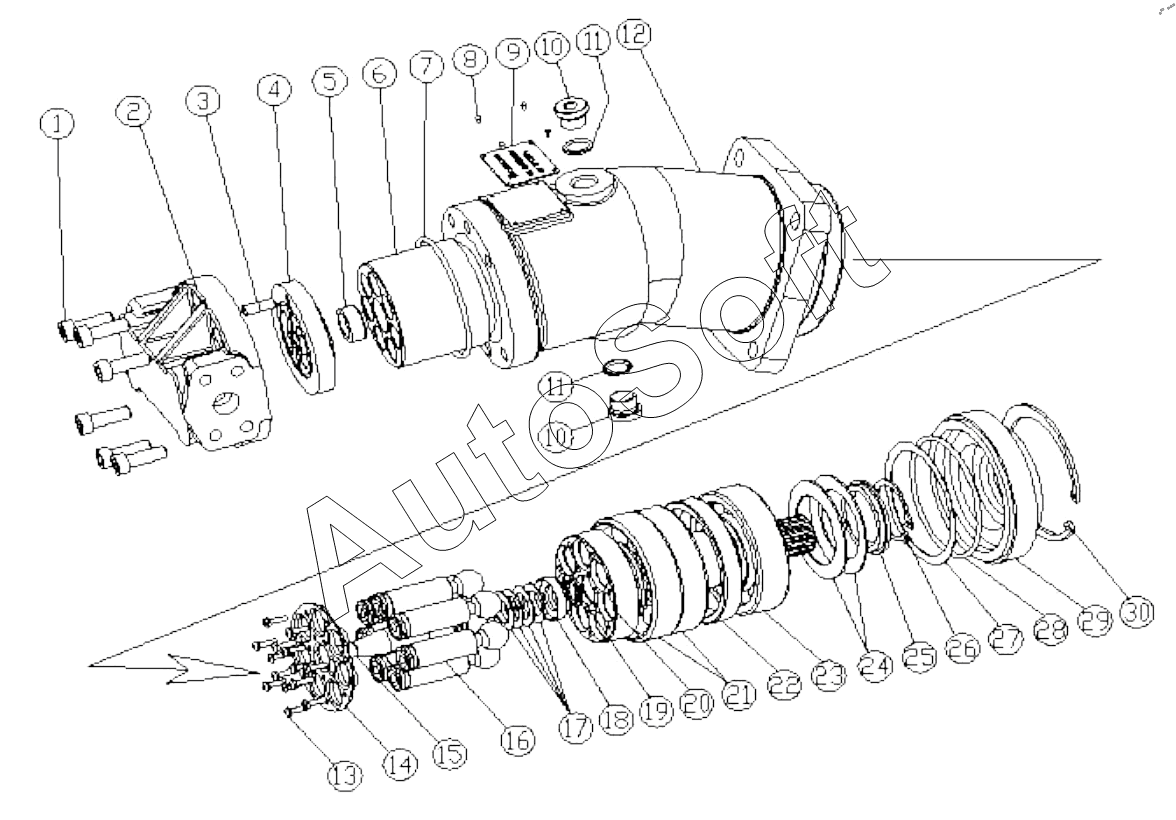

Каталог запасных частей к технике: XCMG XCT25L4_S (2019). 803085389 Гидромотор
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***9 | Болт с цилиндрической головкой с внутренним шестигранником / пружинная шайба | |
| 2 | S***0 | Задняя крышка | |
| 3 | S***1 | Установочный штифт | |
| 4 | S***2 | Маслораспределительный диск | |
| 5 | S***3 | Наборы язычка | |
| 6 | S***4 | Узел цилиндра | |
| 7 | S***5 | Уплотнительное кольцо | |
| 8 | S***6 | Заклепка | |
| 9 | S***7 | Двигатель шильдик | |
| 10 | S***8 | Шестигранная резьбовая заглушка | |
| 11 | S***9 | Прямоугольные уплотнения | |
| 12 | S***0 | Корпус | |
| 13 | S***1 | Винт | |
| 14 | S***2 | Нажимной диск | |
| 15 | S***3 | Центральный стержень | |
| 16 | S***4 | Узел штока плунжера | |
| 17 | S***5 | Маленькая пружина диска | |
| 18 | S***6 | Центральный шток пружины | |
| 19 | S***7 | Полукруглый зажим | |
| 20 | S***8 | Шлицевой ведущий вал | |
| 21 | S***9 | Сдвоенный радиально-упорный сдвоенный шарикоподшипник | |
| 22 | S***0 | Распорка | |
| 23 | S***1 | Однорядные радиальные шарикоподшипники | |
| 24 | S***2 | Рид альбом | |
| 25 | S***3 | Седло пружины основного вала | |
| 26 | S***4 | Стопорное кольцо | |
| 27 | S***5 | Регулировочная шайба | |
| 28 | S***6 | Уплотнительное кольцо | |
| 29 | S***7 | Передняя крышка в сборе | |
| 30 | S***8 | Упругое борткольцо для отверстия |
