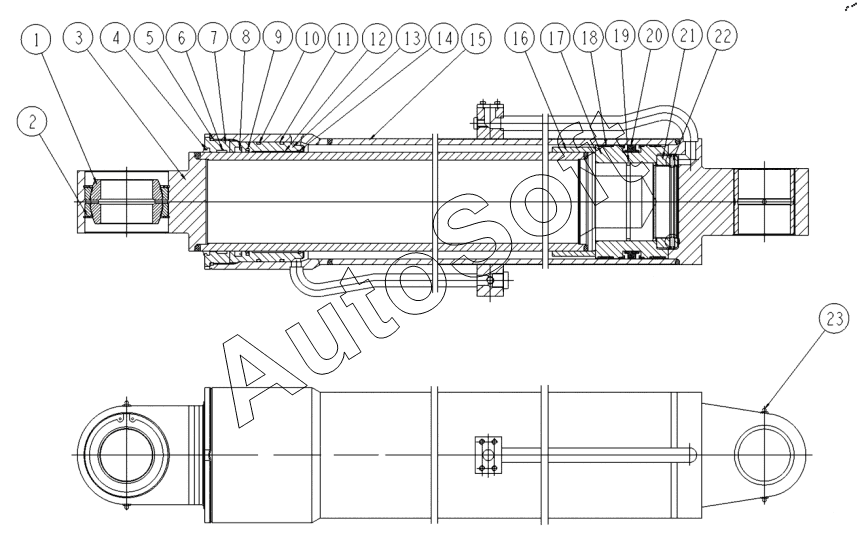

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 114000824 Стреловой цилиндр
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***3 | Подшипники скольжения | |
| 2 | S***4 | Стопорное кольцо 160 | |
| 3 | S***5 | Шток | |
| 4 | S***6 | Пылезащитное кольцо | |
| 5 | S***7 | Oкольца 236x5.3 | |
| 6 | S***8 | Опорное кольцо | |
| 7 | S***9 | Втулка сальника | |
| 8 | S***0 | Уплотнения валов | |
| 9 | S***1 | Уплотнение 190x6.3 | |
| 10 | S***2 | Oкольца 230x5.7 | |
| 11 | S***3 | Oкольца 230x5.8 | |
| 12 | S***4 | Сухой подшипник | |
| 13 | S***5 | Направляющая муфта | |
| 14 | S***6 | Стальное проволочное кольцо | |
| 15 | S***7 | Цилиндр | |
| 16 | S***8 | Распорка | |
| 17 | S***9 | Поршень | |
| 18 | S***0 | Опорное кольцо | |
| 19 | S***1 | Oкольца 150x5.7 | |
| 20 | S***2 | Диаметр цилиндра уплотнение 190x220x35.4 | |
| 21 | S***3 | Гайка | |
| 22 | S***4 | Стопорный винт m10x20 | |
| 23 | S***5 | Маслёнка m10x1 |
