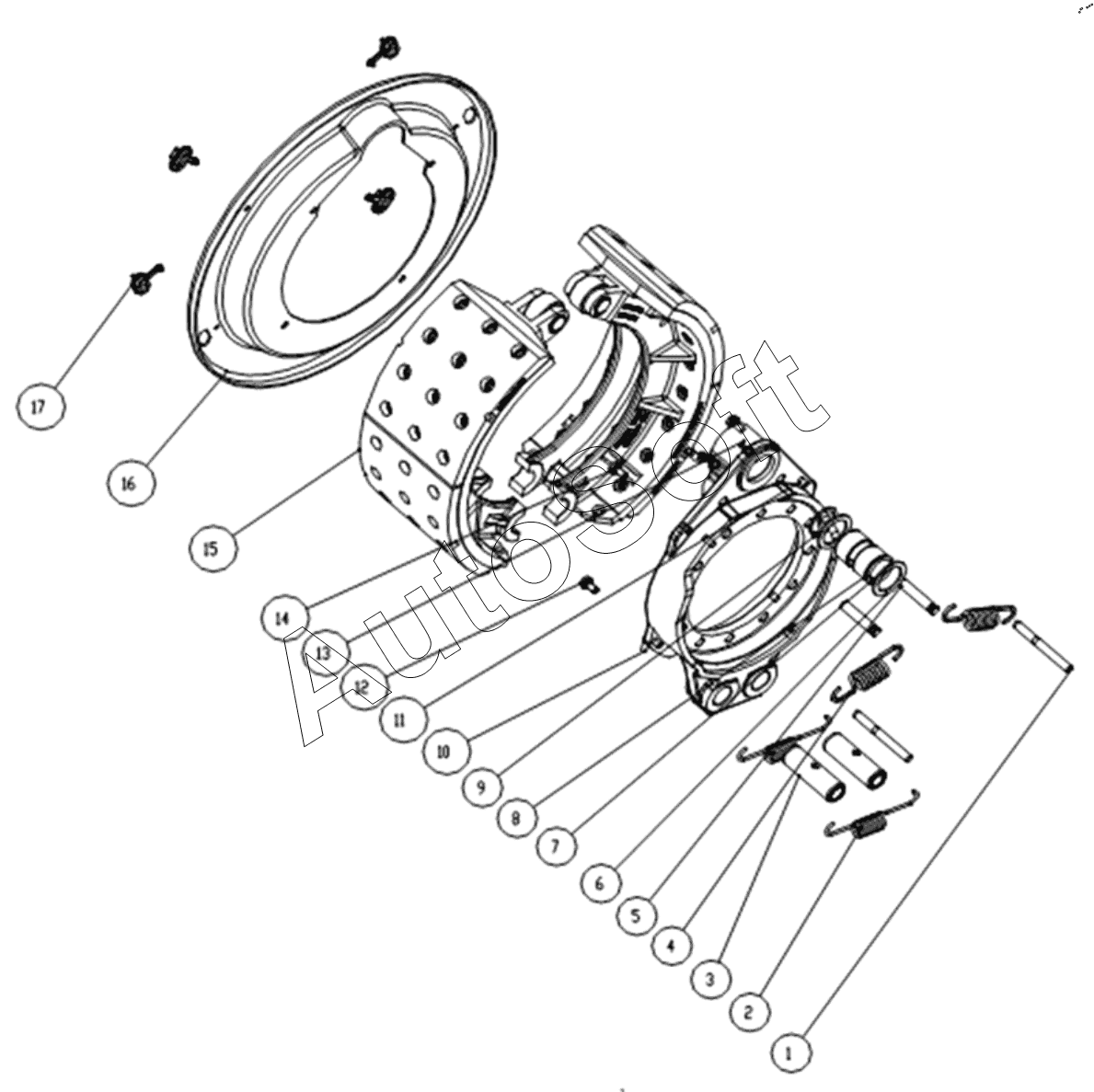

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 94000032 Тормоз в сборе
9
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Spring pin | |
| 2 | 8***2 | Пружина удерживающая | |
| 3 | 8***4 | Шпилька | |
| 4 | 7***4 | Возвратная пружина | |
| 5 | 8***1 | Пружинный вал | |
| 6 | 8***2 | Прокладка | |
| 7 | 5***5 | Уплотнительное кольцо 42x3,5 | |
| 8 | 7***2 | Втулка | |
| 9 | 5***6 | Стопорное кольцо37 | |
| 10 | 5***2 | Шпилька6x24 | |
| 11 | 9***8 | Тормозная пластина | |
| 12 | 5***1 | Шайба8 | |
| 13 | 5***4 | Grease cup | |
| 14 | 5***3 | Bolt | |
| 15 | 8***3 | Тормозные колодки в сборе | |
| 16 | 9***4 | Защитный кожух | |
| 17 | 7***2 | Пыленепроницаемое покрытие |
