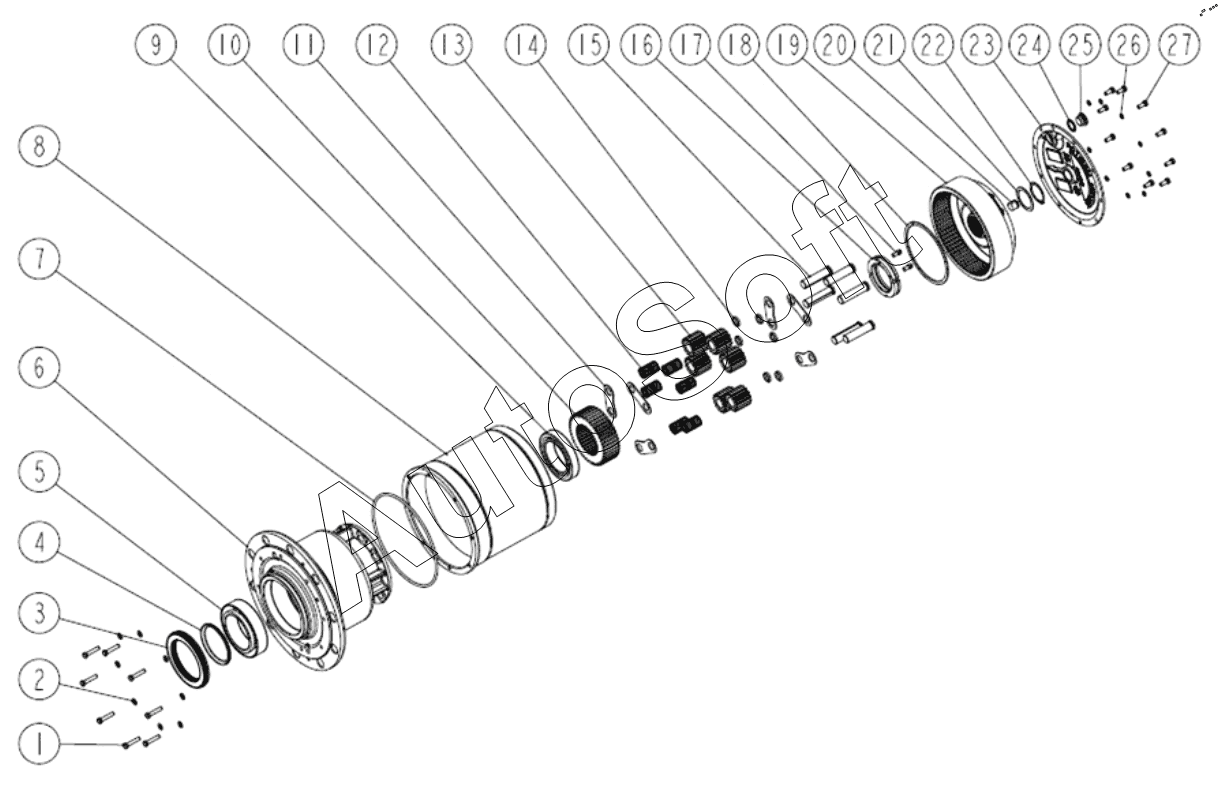

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 93000066 Узел колеса редуктора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Болт m8x40 | |
| 2 | 5***1 | Washer | |
| 3 | 5***7 | Коробчатый сальник 112x150 x15 | |
| 4 | 9***1 | Шайба | |
| 5 | 5***7 | Подшипник33019 | |
| 6 | 9***6 | Водило планерного ряда | |
| 7 | 5***5 | Уплотнительное кольцо 250x5,7 | |
| 8 | 9***6 | Корпус колесной рамы | |
| 9 | 5***1 | Подшипник32017 | |
| 10 | 7***2 | Солнечная шестерня | |
| 11 | 7***7 | Планетарная шестерня уплотнительная прокладка | |
| 12 | 5***1 | Роликовая игла3x19.8 | |
| 13 | 7***3 | Планетарная шестерня | |
| 14 | 7***5 | Распорка | |
| 15 | 7***6 | Планетарная ось | |
| 16 | 7***0 | Гайка | |
| 17 | 7***8 | Крепежные болты | |
| 18 | 7***7 | Упорное кольцо | |
| 19 | 9***6 | Узел крепления зубчатого венца | |
| 20 | 7***2 | Регулировка стойки | |
| 21 | 7***1 | Пакет регулировочных шайб | |
| 22 | 5***9 | Ring | |
| 23 | 9***8 | Торцевая крышка в сборе | |
| 24 | 5***5 | Уплотнение компаундом | |
| 25 | 7***7 | Заглушка | |
| 26 | 5***2 | Washer | |
| 27 | 5***7 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
