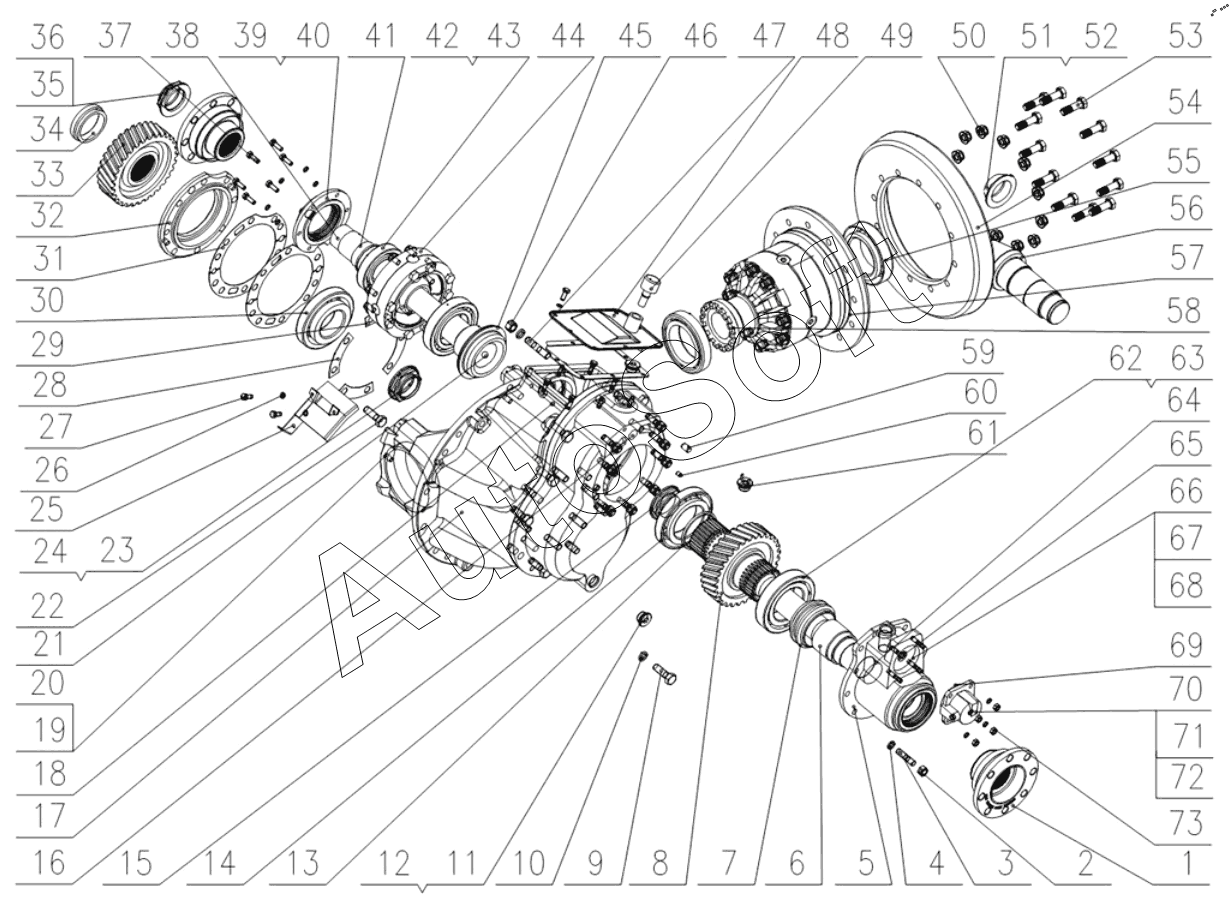

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 92000085 Главный узел редуктора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Соединительный фланец, узел | |
| 2 | 5***4 | Nut | |
| 3 | 7***7 | Шпилькаm12x1.5x32 | |
| 4 | 5***4 | Шайба | |
| 5 | 7***4 | Узел передачи входного корпуса | |
| 6 | 7***2 | Входной вал | |
| 7 | 7***3 | Зубчатая втулка | |
| 8 | 7***8 | Первая ведущая шестерня приводного механизма | |
| 9 | 7***5 | Bolt M14X1.5X45/32 | |
| 10 | 5***5 | Шайба | |
| 11 | 7***7 | Заглушка | |
| 12 | 5***5 | Уплотнение компаундом | |
| 13 | 7***8 | Подшипник регулировочной распорной группы | |
| 14 | 5***1 | Подшипник30216 | |
| 15 | 7***5 | Контргайка | |
| 17 | 7***4 | Корпус основного механизма | |
| 18 | 5***1 | Комбинированное уплотнение | |
| 19 | 7***4 | Стопорная пластина | |
| 20 | 5***3 | Болт | |
| 21 | 7***6 | Втулка | |
| 22 | 7***6 | Bolt M12X1.5X45/28 | |
| 23 | 7***6 | Шайба | |
| 24 | 7***7 | Контргайка | |
| 25 | 7***6 | Маслоотражатель | |
| 26 | 5***2 | Washer | |
| 27 | 5***7 | Bolt | |
| 28 | 7***8 | Замковая пластина | |
| 29 | 7***2 | Замковая пластина | |
| 30 | 5***4 | Конусный роликовый подшипник | |
| 31 | 7***4 | Пакет регулировочных шайб | |
| 32 | 7***7 | Корпус подшипника | |
| 33 | 7***7 | Ведомая шестерня первой передачи | |
| 34 | 7***0 | Bearing sleeve | |
| 35 | 7***9 | Гайка | |
| 36 | 7***1 | Шайба | |
| 37 | 5***8 | Болт m8x25 | |
| 38 | 7***0 | Выходной вал | |
| 39 | 7***1 | Уплотнение подшипника | |
| 40 | 7***7 | Бумажная прокладка | |
| 41 | 5***2 | Подшипник | |
| 42 | 5***3 | Подшипник | |
| 43 | 7***4 | Выходная солнечная шестерня | |
| 44 | 7***5 | Межосевой дифференциал | |
| 45 | 7***3 | Входная солнечная шестерня | |
| 46 | 5***3 | Гайки м14x1,5 | |
| 47 | 7***0 | Шпилькаm14x1.5x43 | |
| 48 | 8***4 | Покрытие | |
| 49 | 5***9 | Вентиляционная заглушка в сборе | |
| 50 | 7***2 | Гайка | |
| 51 | 5***6 | Подшипник | |
| 52 | 5***2 | Стопорное кольцо90 | |
| 53 | 7***3 | Bolt | |
| 54 | 9***7 | Основная зубчатая пара | |
| 55 | 5***3 | Конусный роликовый подшипник | |
| 56 | 5***5 | Конусный роликовый подшипник | |
| 57 | 7***9 | Дифференциал в сборе | |
| 58 | 7***8 | Корректирующая гайка | |
| 59 | 5***5 | Шпилька | |
| 60 | 5***1 | Шпилька | |
| 61 | 9***8 | Переключатель | |
| 62 | 5***5 | Bearing | |
| 63 | 7***7 | Пакет регулировочных шайб | |
| 64 | 7***7 | Джойстик и вилка | |
| 65 | 7***4 | Возвратная пружина | |
| 66 | 7***0 | Поршень | |
| 67 | 5***8 | Уплотнительное кольцо 50x5,7 | |
| 70 | 7***3 | Блок цилиндров | |
| 71 | 5***2 | Гайка м12 | |
| 72 | 5***3 | Уплотнительное кольцо 16x2,4 | |
| 73 | 5***2 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
