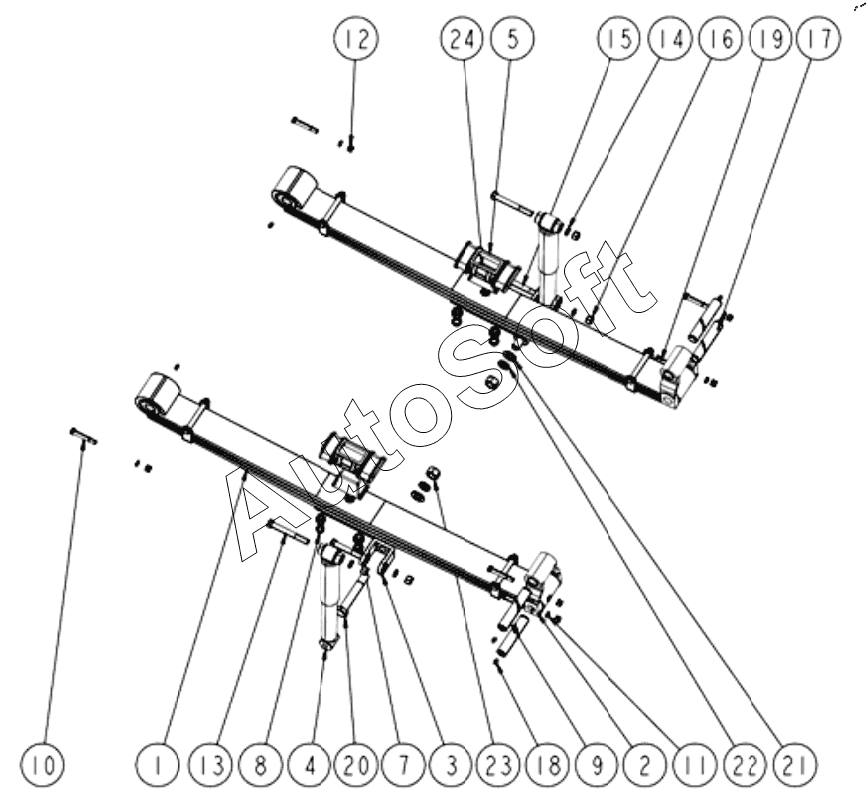

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 137900011 Передняя подвеска
14
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Рессоры лист | |
| 2 | 8***4 | Задний пружинный наконечник | |
| 3 | 1***7 | Кронштейн амортизатора | |
| 4 | 8***7 | Амортизатор | |
| 5 | 1***6 | Пружинная пластина | |
| 7 | 8***4 | Гайка m20x2 10 | |
| 8 | 8***4 | Гайка m20x2 | |
| 9 | 1***2 | Пружинный штырь | |
| 10 | 8***6 | Болт m12x80 | |
| 11 | 8***8 | Шайба 12 | |
| 12 | 8***9 | Гайка М12 | |
| 13 | 8***6 | Bolt | |
| 14 | 8***1 | Шайба 16 | |
| 15 | 8***7 | Болт М16х100 | |
| 16 | 8***1 | Гайка М16 | |
| 17 | 1***5 | Пружинный штырь | |
| 18 | 8***6 | Масленка M10x1 | |
| 19 | 8***9 | Болт m12x70 | |
| 20 | 8***8 | Болт m24x150 | |
| 21 | 8***1 | Шайба 24 | |
| 22 | 8***4 | Шайба 24 | |
| 23 | 8***7 | Гайка M24 | |
| 24 | 1***7 | Буферный блок | |
| 26 | 1***8 | U-образные болты |
