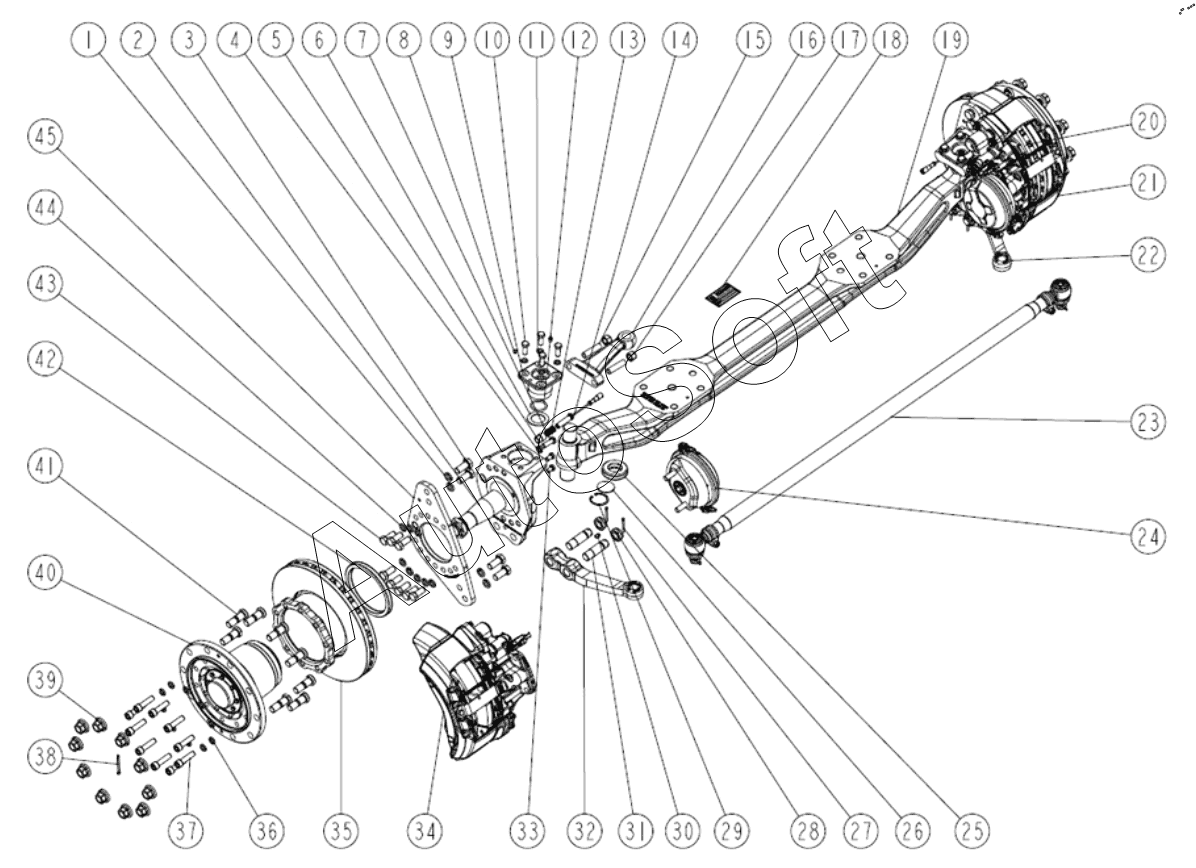

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 800356574 Первая ось (1-я ось)
34
22
23
24
25
26
27
28
29
30
31
32
33
21
35
36
37
38
39
40
41
42
43
44
45
13
2
3
4
5
6
7
8
9
10
11
12
1
13
13
14
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Шайба | |
| 2 | 9***8 | Шарнир в сборе | |
| 3 | 5***3 | Болт m20x1.5x45 | |
| 4 | 5***7 | Гайки м14x1,5 | |
| 5 | 9***3 | Крепление датчика | |
| 6 | 8***1 | Пакет регулировочных шайб | |
| 7 | 8***5 | Концевой винт | |
| 8 | 5***3 | Шпилька10 | |
| 9 | 9***7 | Узел опоры | |
| 10 | 5***7 | Болт | |
| 11 | 5***5 | Шайба | |
| 12 | 5***9 | Oуплотнительное кольцо 43.7x5.3 | |
| 13 | 5***0 | Резиновая втулка abs | |
| 13 | 5***1 | Упругая втулка абс | |
| 13 | 5***0 | Резиновая втулка abs | |
| 14 | 5***9 | Датчик abs wabco | |
| 14 | 5***0 | Датчик абс | |
| 14 | 5***8 | Датчик abs knorr | |
| 15 | 8***6 | Шпилька m18x1.5x80 | |
| 16 | 9***2 | Рулевой кронштейн | |
| 17 | 8***4 | Гайка m18x1.5 | |
| 18 | 8***7 | Шильдик | |
| 19 | 9***6 | Балка вала | |
| 20 | 9***6 | Шарнир в сборе | |
| 21 | 7***6 | Воздушные дисковые тормоза | |
| 22 | 8***4 | Рулевой рычаг | |
| 23 | 8***2 | Узел поперечной рулевой тяги | |
| 24 | 5***6 | Тормозная камера | |
| 25 | 5***2 | Комбинированный упорный подшипник | |
| 26 | 8***3 | Заглушка | |
| 27 | 5***1 | Шпилька 5x50 | |
| 28 | 8***3 | Гайка m27x1.5 | |
| 29 | 5***3 | Стопорное кольцо 56 | |
| 30 | 5***2 | Grease cup | |
| 31 | 9***9 | Шпилька m27x1.5x96 | |
| 32 | 8***5 | Рулевой рычаг | |
| 33 | 5***2 | Болт m12x1.5x20 | |
| 34 | 7***7 | Воздушные дисковые тормоза | |
| 35 | 6***6 | Тормозной диск | |
| 36 | 5***6 | Шайба | |
| 37 | 9***2 | Винты с шестигранной головкой m16x1.5x60 | |
| 38 | 5***6 | Шпилька м6x65 | |
| 39 | 5***1 | Wheel nut | |
| 40 | 9***3 | Ступица в сборе | |
| 41 | 9***0 | Болт обода | |
| 42 | 5***3 | Зубчатый венец | |
| 43 | 5***5 | Болт m18x1.5x40 | |
| 44 | 5***7 | Шайба18 | |
| 45 | 9***9 | Опорная пластинка |
