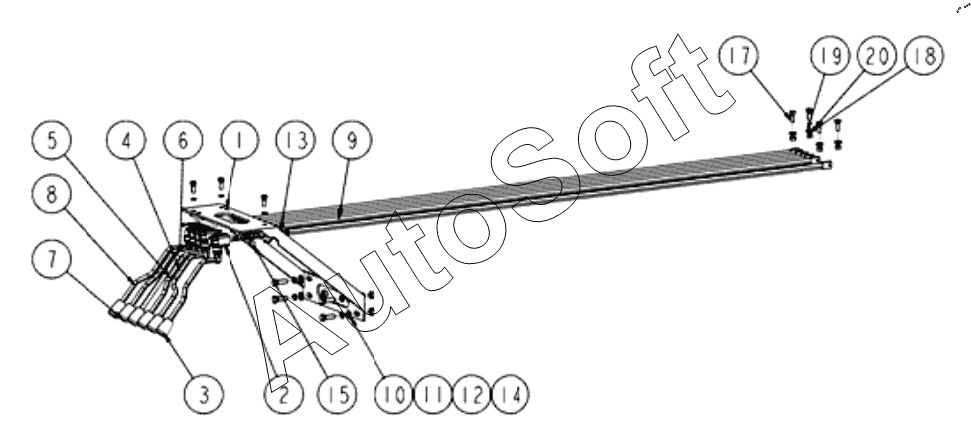

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 134702137 Система управления выносных опор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Кронштейн гидрораспределителя | |
| 2 | 8***3 | Гидрораспределитель | |
| 3 | 1***4 | Рычаг управления | |
| 4 | 1***2 | Рычаг управления | |
| 5 | 1***3 | Рычаг управления | |
| 6 | 1***5 | Рычаг управления | |
| 7 | 1***0 | Рычаг управления | |
| 8 | 1***1 | Рычаг управления | |
| 9 | 1***2 | Тяговый стержень | |
| 10 | 8***0 | Шайба 12 | |
| 11 | 8***8 | Шайба 12 | |
| 12 | 8***8 | Болт M12x35 | |
| 13 | 8***5 | Гайка М8 | |
| 14 | 8***9 | Гайка М12 | |
| 15 | 8***2 | Разъем для измерения давления | |
| 17 | 8***7 | Болт М10х25 | |
| 18 | 8***7 | Шайба 10 | |
| 19 | 8***4 | Шайба 10 | |
| 20 | 8***8 | Гайка М10 | |
| 21 | 1***4 | Рычаг управления | |
| 22 | 1***3 | Рычаг управления | |
| 23 | 1***2 | Рычаг управления | |
| 24 | 1***1 | Рычаг управления | |
| 25 | 8***7 | Шпилька 5x18 | |
| 26 | 1***4 | Опора вспомогательного управления | |
| 27 | 1***5 | Пластиковая прокладка | |
| 28 | 8***0 | Болт m8x15 | |
| 29 | 1***6 | Шпилька | |
| 30 | 8***1 | Шпилька 1x16 | |
| 31 | 1***6 | Рычаг управления | |
| 32 | 1***5 | Рычаг управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
