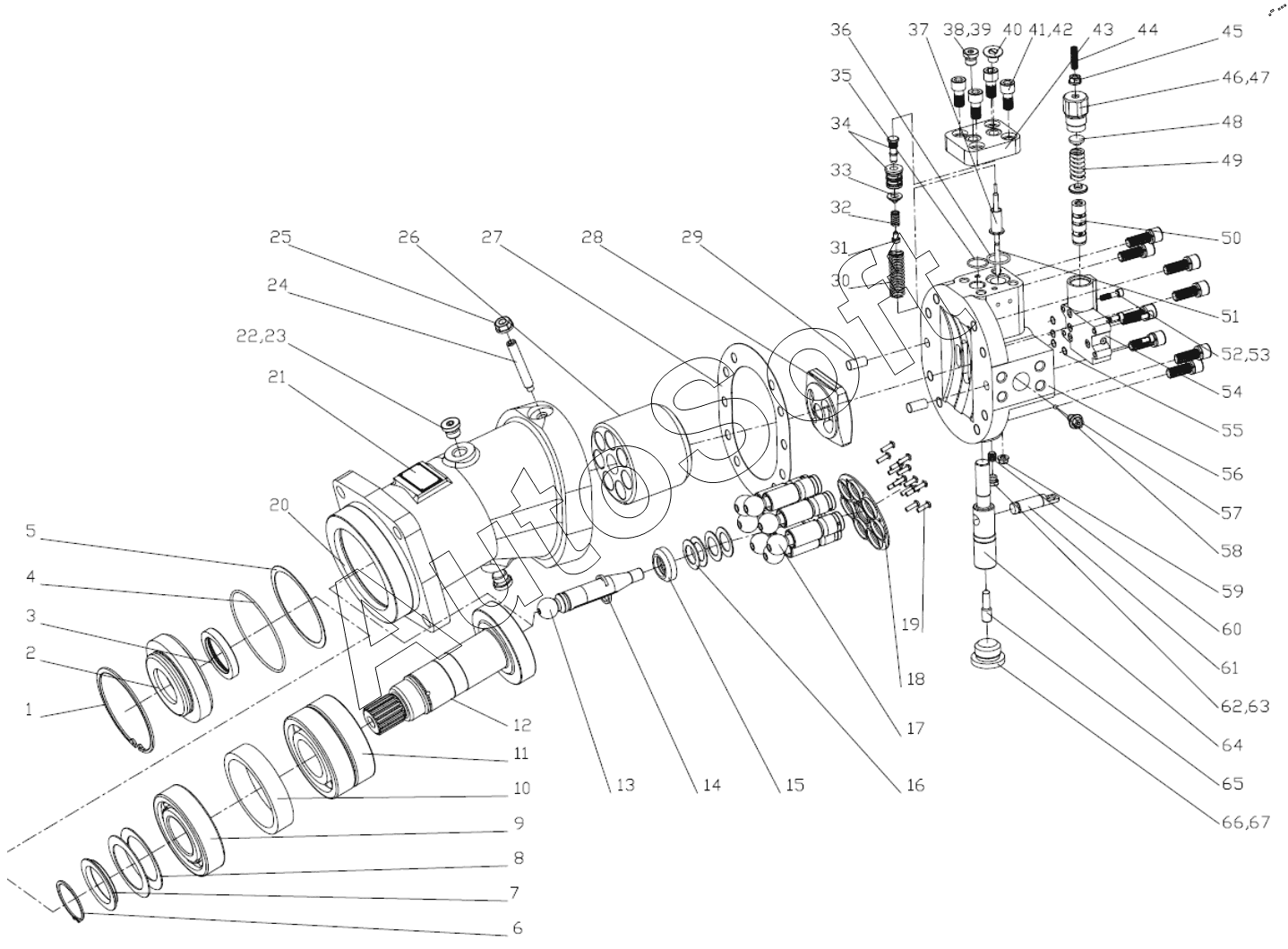

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 803081202 Двигатель
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
58
57
56
55
54
53
52
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***2 | Осевое кольцо-тип a | |
| 2 | S***3 | Передняя крышка | |
| 3 | S***4 | Сальник | |
| 4 | S***5 | Уплотнительное кольцо d113x3.25 | |
| 5 | S***6 | Регулировочная шайба | |
| 6 | S***7 | Удерживающее кольцо вала 55-a | |
| 7 | S***8 | Чашка пружины | |
| 8 | S***9 | Дисковые пружины | |
| 9 | S***0 | Радиальные шарикоподшипники | |
| 10 | S***1 | Распорка | |
| 11 | S***2 | Сдвоенный радиально-упорный сдвоенный шарикоподшипник | |
| 12 | S***3 | Шпиндель | |
| 13 | S***4 | Центральный стержень | |
| 14 | S***5 | Стопорное кольцо | |
| 15 | S***6 | Чашка пружины | |
| 16 | S***7 | Дисковые пружины | |
| 17 | S***8 | Элемент плунжера | |
| 18 | S***9 | Зажимной патрон | |
| 19 | S***0 | Винт m5x16 | |
| 20 | S***1 | Корпус | |
| 21 | S***2 | Этикетка продукта | |
| 22 | S***3 | Уплотнительный пробка резьбовая m18x1,5 | |
| 23 | S***4 | Прямоугольное кольцо d16xф21 | |
| 24 | S***5 | Винты с шестигранной головкой | |
| 25 | S***6 | Контргайка | |
| 26 | S***7 | Ротор, подузел | |
| 27 | S***8 | Уплотнительная прокладка | |
| 28 | S***9 | Масляный поддон в сборе | |
| 29 | S***0 | Установочный штифт | |
| 30 | S***1 | Пружина | |
| 31 | S***2 | Место установки направляющего стержня | |
| 32 | S***3 | Регулируемая пружина | |
| 33 | S***4 | Чашка пружины | |
| 34 | S***5 | Регулирующий клапан, узел | |
| 35 | S***6 | Уплотнительное кольцо d22x2,5 | |
| 36 | S***7 | Уплотнительное кольцо d24x3.2 | |
| 37 | S***8 | Чашка пружины | |
| 38 | S***9 | Уплотнительный резьбовая пробка m14x1,5 | |
| 39 | S***0 | Уплотнительное кольцо d12x d16.5 | |
| 40 | S***1 | Пластиковый зажим g1 / 4 | |
| 41 | S***2 | Болт с цилиндрической головкой с внутренним шестигранником m12x35 | |
| 42 | S***3 | Пружинная облегченная шайба 12 | |
| 43 | S***4 | Крышка регулятора | |
| 44 | S***5 | Регулировочный винт | |
| 45 | S***6 | Герметичная контргайка m6x0,5 | |
| 46 | S***7 | Свободный рукав | |
| 47 | S***8 | Прямоугольное кольцо d21.5x d26 | |
| 48 | S***9 | Чашка пружины | |
| 49 | S***0 | Регулируемая пружина | |
| 50 | S***1 | Клапанный элемент постоянного давления | |
| 51 | S***2 | Регулируемая тяга | |
| 52 | S***3 | Болт с цилиндрической головкой с внутренним шестигранником m6x30 | |
| 53 | S***4 | Пружинная облегченная шайба 6 | |
| 54 | S***5 | Регулирующий клапан | |
| 55 | S***6 | Уплотнительное кольцо d7.5x1.8 | |
| 56 | S***7 | Корпус регулятора | |
| 57 | S***8 | Место установки обратного клапана | |
| 58 | S***9 | Стальной шар | |
| 59 | S***0 | Герметичная контргайка m6x1 | |
| 60 | S***1 | Стопорный винт с внутренним шестигранником m8x8 | |
| 61 | S***2 | Рычаг | |
| 62 | S***3 | Уплотнительная резьбовая пробка м10x1 | |
| 63 | S***4 | Уплотнительное кольцо d9x d12 | |
| 64 | S***5 | Поршень потока | |
| 65 | S***6 | Прижимный винт | |
| 66 | S***7 | Резьбовая пробка м33x2 | |
| 67 | S***8 | Прямоугольное кольцо d29x d37.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
