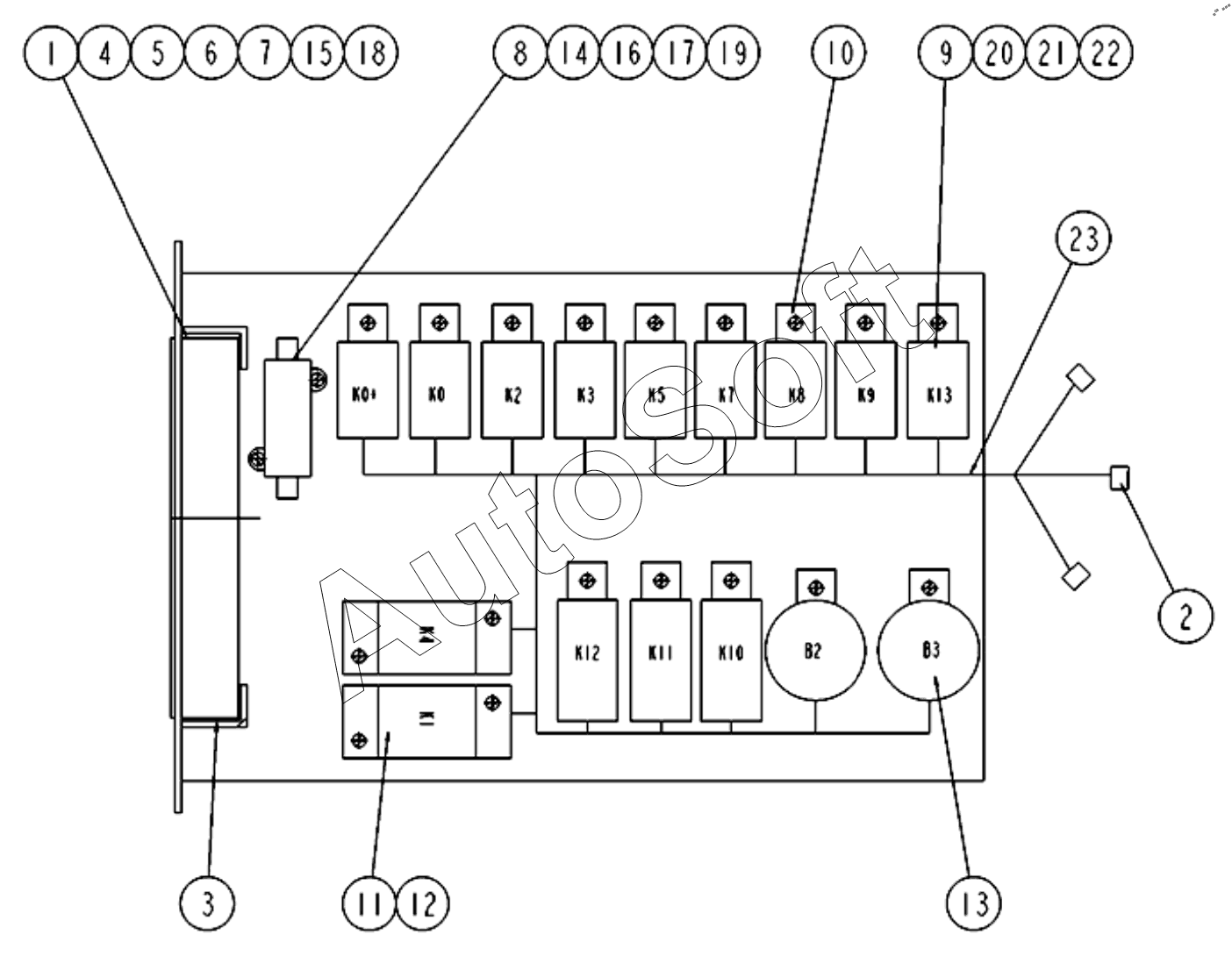

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 110902362 Панель управления в сборе
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Описание предохранителя | |
| 2 | 1***2 | Жгут проводов платы управления | |
| 3 | 1***3 | Кронштейн платы управления | |
| 4 | 8***1 | Fuse | |
| 5 | 8***1 | Fuse | |
| 6 | 8***2 | Fuse | |
| 7 | 8***0 | Fuse | |
| 8 | 8***9 | Fuse Box | |
| 9 | 8***5 | Реле | |
| 10 | 8***7 | Реле вспышки | |
| 11 | 8***9 | Реле | |
| 12 | 8***7 | Сиденье для реле | |
| 13 | 8***6 | Звуковой сигнал | |
| 14 | 8***1 | Screw | |
| 15 | 8***0 | Болт m5x20 | |
| 16 | 8***7 | Spring Washer | |
| 17 | 8***7 | Washer | |
| 18 | 8***6 | Гайка M5 | |
| 19 | 8***4 | Страховой фильм | |
| 20 | 8***5 | Винт M5x16 | |
| 21 | 8***9 | Шайба 5 | |
| 22 | 8***9 | Шайба 5 | |
| 23 | 8***2 | Zd150x4 хомут гибкий |
