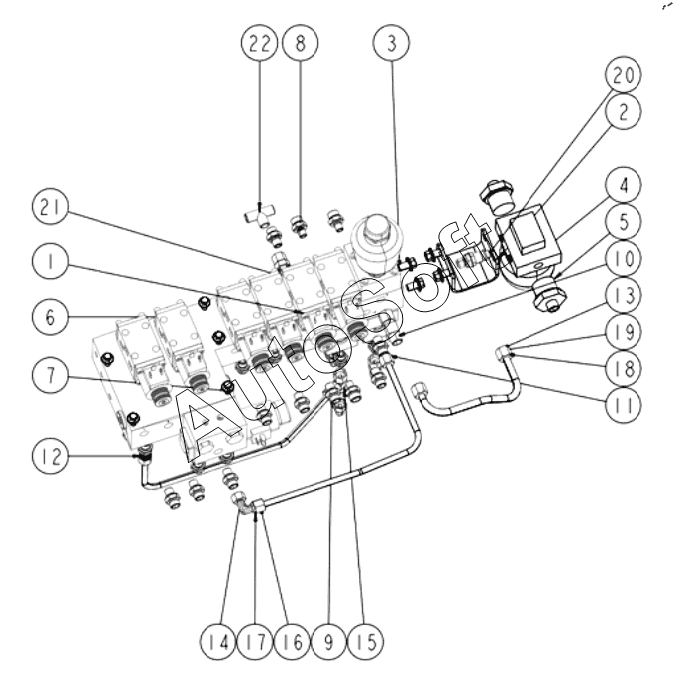

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 110903172 Узел установки регулирующего клапана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Регулирующий клапан | |
| 2 | 1***7 | Масляный фильтр кронштейн | |
| 3 | 8***2 | Болт m10x15 | |
| 4 | 8***1 | Oil filter | |
| 5 | 8***0 | Washer 33 | |
| 6 | 8***3 | Solenoid valve | |
| 7 | 8***0 | Болт m8x15 | |
| 8 | 8***6 | Fitting | |
| 9 | 8***4 | Adapter | |
| 10 | 8***9 | CONNECTOR | |
| 11 | 1***3 | Бесшовная трубка ф8x1,5 | |
| 12 | 1***6 | Бесшовная трубка ф8x1,5 | |
| 13 | 1***5 | Бесшовная трубаф 10x1.5 | |
| 14 | 8***2 | Соединение | |
| 15 | 8***4 | Fitting | |
| 16 | 8***1 | Зажимное устройство | |
| 17 | 8***9 | Nut | |
| 18 | 8***2 | Cutting ring | |
| 19 | 8***3 | Nut | |
| 20 | 8***6 | Соединение | |
| 21 | 8***3 | Соединение | |
| 22 | 8***2 | Трехходовой челночный клапан |
