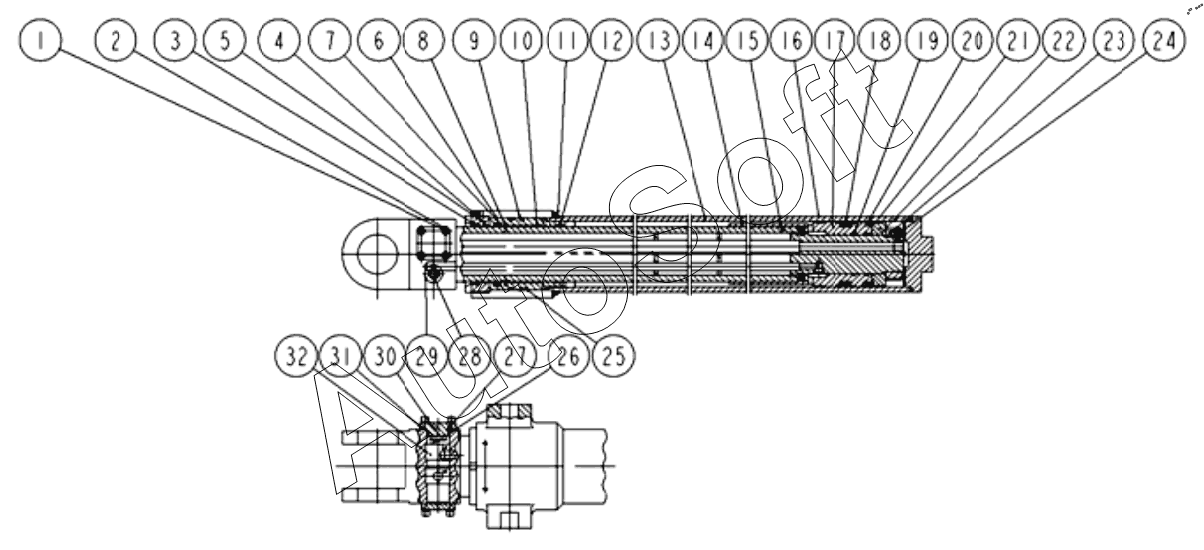

Каталог запасных частей к технике: XCMG XCT25L5_S (2019). 110902548 Телескопические цилиндры II
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***9 | Винт m10x25 | |
| 2 | S***0 | Шайба 10 | |
| 3 | S***1 | Пылезащитное кольцо | |
| 4 | S***2 | Втулка сальника | |
| 5 | S***3 | Опорное кольцо | |
| 6 | S***4 | Уплотнения валов | |
| 7 | S***5 | Стопорное кольцо | |
| 8 | S***6 | Уплотнение 125x6.3 | |
| 9 | S***7 | Oкольца 165x5.7 | |
| 10 | S***8 | Сухой подшипник | |
| 11 | S***9 | Распорка1 | |
| 12 | S***0 | Опорное кольцо | |
| 13 | S***1 | Цилиндр | |
| 14 | S***2 | Распорка | |
| 15 | S***3 | Шток | |
| 16 | S***4 | Опорное кольцо | |
| 17 | S***5 | Поршень | |
| 18 | S***6 | Диаметр цилиндра уплотнение 125x150x25.4 | |
| 19 | S***7 | Oкольца 90x5.3 | |
| 20 | S***8 | Диаметр цилиндра уплотнение 130x150x12 | |
| 21 | S***9 | Стопорное кольцо | |
| 22 | S***0 | Экран | |
| 23 | S***1 | Гайка | |
| 24 | S***2 | Винт m8x14 | |
| 25 | S***3 | Направляющая муфта | |
| 26 | S***4 | Стопорное кольцо | |
| 27 | S***5 | Oкольца 44.04x3.53 | |
| 28 | S***6 | Шайба 27 | |
| 29 | S***7 | Сливная пробка g3/4a | |
| 30 | S***8 | Перекрытие | |
| 31 | S***9 | Oкольца 65x3.1 | |
| 32 | S***0 | Балансировочный клапан |
