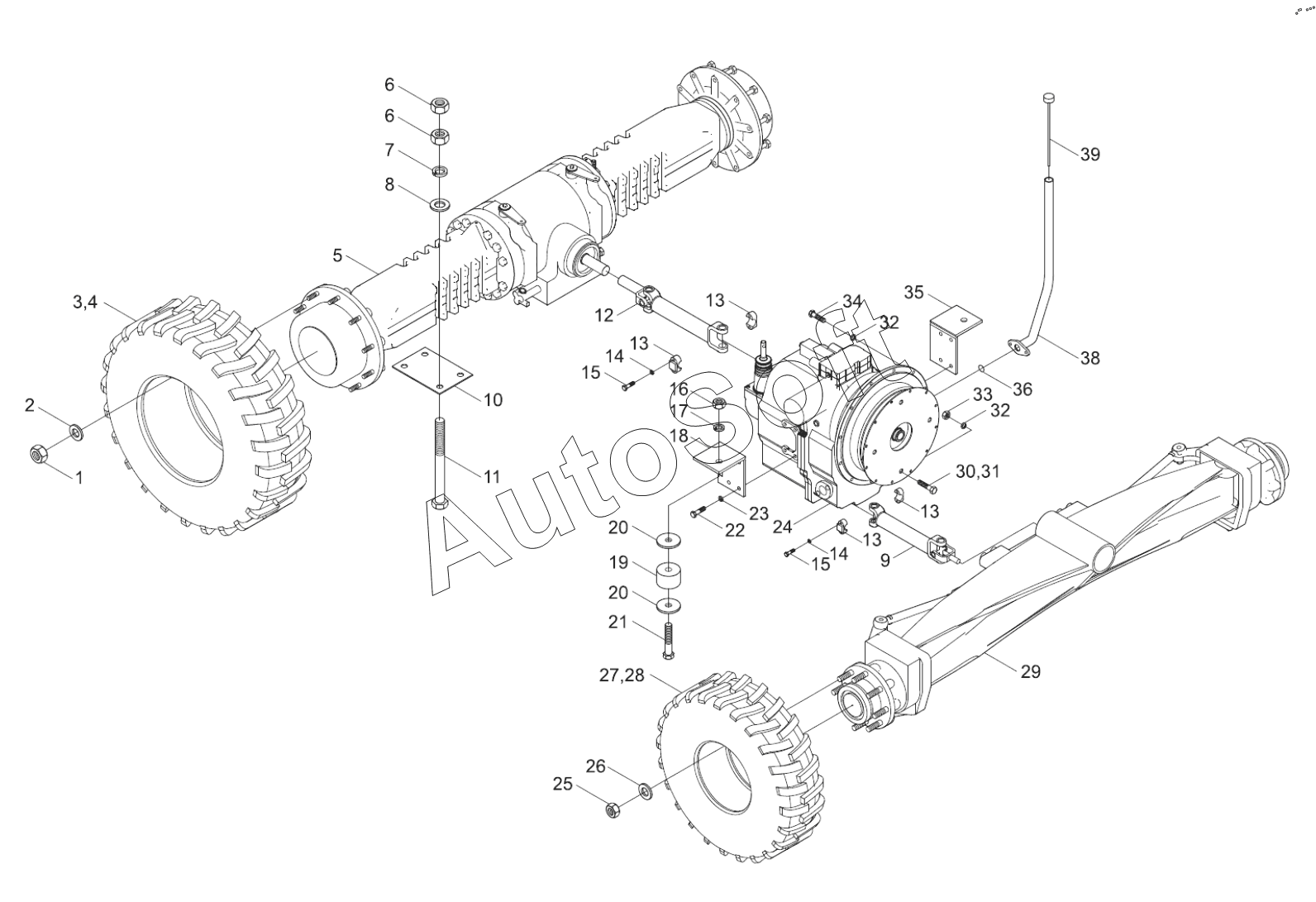

Каталог запасных частей к технике: XCMG XT873. Приводная система-1 (4 привода)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Гайка | |
| 2 | 4***3 | Подстилка | |
| 3 | 8***7 | Ступица | |
| 4 | 8***4 | Задняя шина | |
| 5 | 8***0 | Задний мост | |
| 6 | 8***1 | Гайка M20 | |
| 7 | 8***1 | Шайба 20 | |
| 8 | 8***4 | Шайба 20 | |
| 9 | 4***6 | Приводной вал | |
| 10 | 4***3 | Подкладка | |
| 11 | 8***4 | Болт M20x240 | |
| 12 | 4***5 | Приводной вал | |
| 13 | 4***6 | Нажимная планка | |
| 14 | 8***0 | Шайба 8 | |
| 15 | 4***4 | Винт | |
| 16 | 8***7 | Гайка M24 | |
| 17 | 8***4 | Шайба 24 | |
| 18 | 4***7 | Правая подпорка коробки скоростей | |
| 19 | 8***7 | Амортизатор | |
| 20 | 4***8 | Подстилка | |
| 21 | 8***0 | Болт M24x130 | |
| 22 | 8***1 | Bolt | |
| 23 | 8***8 | Шайба 12 | |
| 24 | 8***1 | Коробка скоростей | |
| 25 | 4***3 | Гайка обода | |
| 26 | 4***5 | Рубашка | |
| 27 | 8***3 | Передний обод колеса | |
| 28 | 8***5 | Шина | |
| 29 | 8***9 | Передний мост | |
| 30 | 8***3 | Болт M10x 40-10.9 | |
| 31 | 8***2 | M10x 100-10.9 | |
| 32 | 8***4 | Шайба 10 | |
| 33 | 8***0 | Гайка M10 | |
| 34 | 8***2 | Болт M10x80 | |
| 35 | 4***8 | Левая подпорка коробки скоростей | |
| 36 | 8***5 | О-образное кольцо 30x2.5 | |
| 38 | 4***6 | Труба для заправки масла | |
| 39 | 4***0 | Маслоуказатель коробки скоростей |
