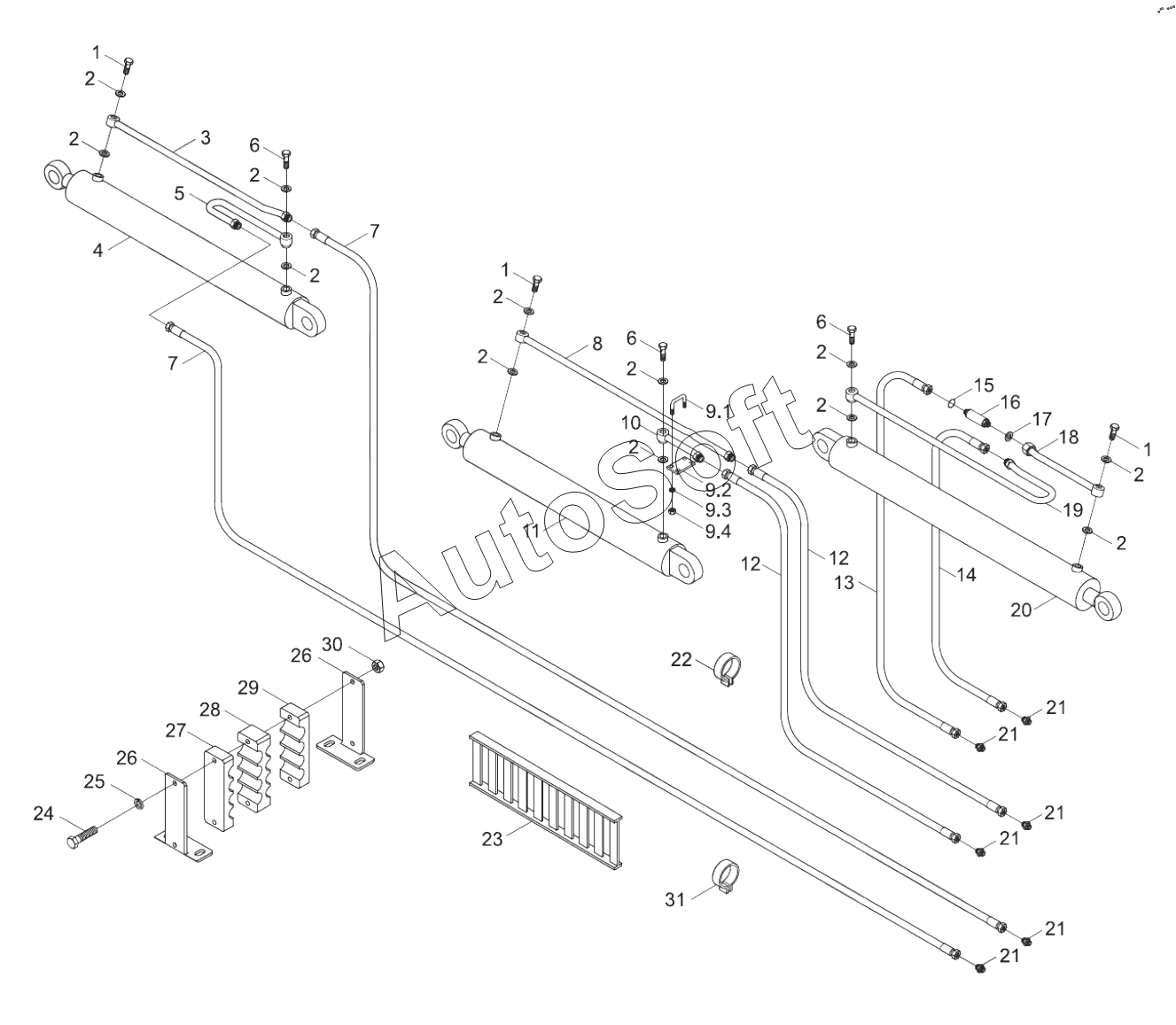

Каталог запасных частей к технике: XCMG XT873. Гидравлическая система работы копания
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
6
6
6
7
7
8
9.1
9.2
9.3
9.4
10
11
12
12
13
14
15
16
17
18
19
20
21
21
21
21
21
21
22
23
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Пустотелый болт | |
| 10 | 4***0 | Стальная труба | |
| 11 | 4***2 | Масляный цилиндр рычага ковша | |
| 12 | Р***а | Резиновая труба | |
| 13 | 4***5 | Резиновая труба | |
| 14 | 8***7 | Резиновая труба | |
| 15 | 8***2 | О-образное кольцо 20x2.4 | |
| 16 | 8***5 | Клапан ограничения скорости | |
| 17 | 8***8 | Washer | |
| 18 | 4***7 | Стальная труба | |
| 19 | 4***1 | Стальная труба | |
| 2 | 8***2 | Washer | |
| 20 | 4***8 | Масляный цилиндр большой стрелы | |
| 21 | 8***8 | Соединение | |
| 22 | 8***5 | Зажим трубы | |
| 23 | 8***0 | Тяговая цепь | |
| 24 | 8***7 | Болт M8x120 | |
| 25 | 8***0 | Шайба 8 | |
| 26 | 4***9 | Монтажная плита хомута трубы | |
| 27 | 4***4 | Хомут трубы | |
| 28 | 4***5 | Хомут трубы | |
| 29 | 4***6 | Хомут трубы | |
| 3 | 4***4 | Стальная труба | |
| 30 | 8***5 | Гайка М8 | |
| 31 | 4***6 | Зажим трубы | |
| 4 | 4***5 | Масляный цилиндр ковша | |
| 5 | 4***3 | Стальная труба | |
| 6 | 4***7 | Пустотелый болт | |
| 7 | 8***8 | Резиновая труба | |
| 8 | 4***5 | Стальная труба | |
| 9 | 4***4 | Зажим трубы | |
| 9.1 | 4***8 | U-образная гайка | |
| 9.2 | 4***9 | Фиксирующая плита | |
| 9.3 | 8***4 | Шайба 10 | |
| 9.4 | 8***8 | Гайка М10 |
