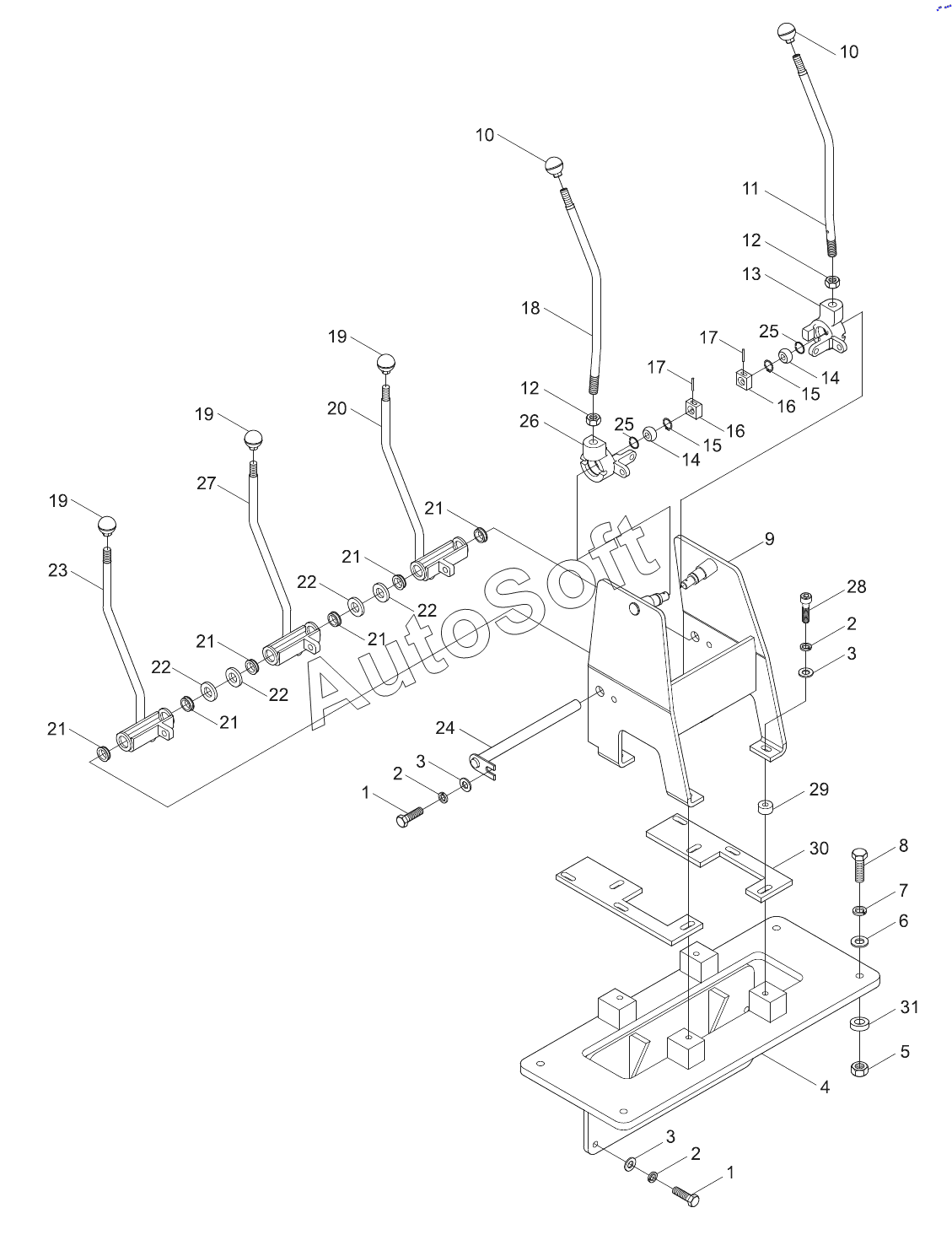

Каталог запасных частей к технике: XCMG XT873. Управляющий механизм копания-1
1
1
2
2
2
3
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
14
15
15
16
16
17
17
18
19
19
19
20
21
21
21
21
21
21
22
22
22
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Болт М10х25 | |
| 2 | 8***4 | Шайба 10 | |
| 3 | 8***2 | Шайба 10 | |
| 4 | 4***6 | Седло | |
| 5 | 8***9 | Гайка М12 | |
| 6 | 8***0 | Шайба 12 | |
| 7 | 8***8 | Шайба 12 | |
| 8 | 8***5 | Болт M12x40 | |
| 9 | 4***3 | Седло управляющего рычага | |
| 10 | 8***2 | Рукоятка | |
| 11 | 4***2 | Рычаг управления 1 | |
| 12 | 8***7 | Гайка M14 | |
| 13 | 4***1 | Левая вилка шарнирного соединения | |
| 14 | 8***9 | Подшипник узла | |
| 15 | 8***9 | Стопорное кольцо 22 | |
| 16 | 4***4 | Ползун | |
| 17 | 8***0 | Штифт 3x28 | |
| 18 | 4***3 | Рычаг управления 2 | |
| 19 | 8***1 | Рукоятка | |
| 20 | 4***2 | Левой управляющий рычаг | |
| 21 | 4***8 | Прокладка | |
| 22 | 4***4 | Шайба | |
| 23 | 4***3 | Правый управляющий рычаг | |
| 24 | 4***2 | Вал штифта | |
| 25 | 8***6 | Стопорное кольцо для отверстия 35 | |
| 26 | 4***9 | Правая вилка шарнирного соединения | |
| 27 | 4***9 | Управляющий рычаг дробления | |
| 28 | 8***2 | Винт с внутренней шестигранью M10x45 | |
| 29 | 4***3 | Регулирующая подкладка управляющего подпорки копания | |
| 30 | 4***5 | Соединительная плита | |
| 31 | 4***6 | Резиновая прокладка |
