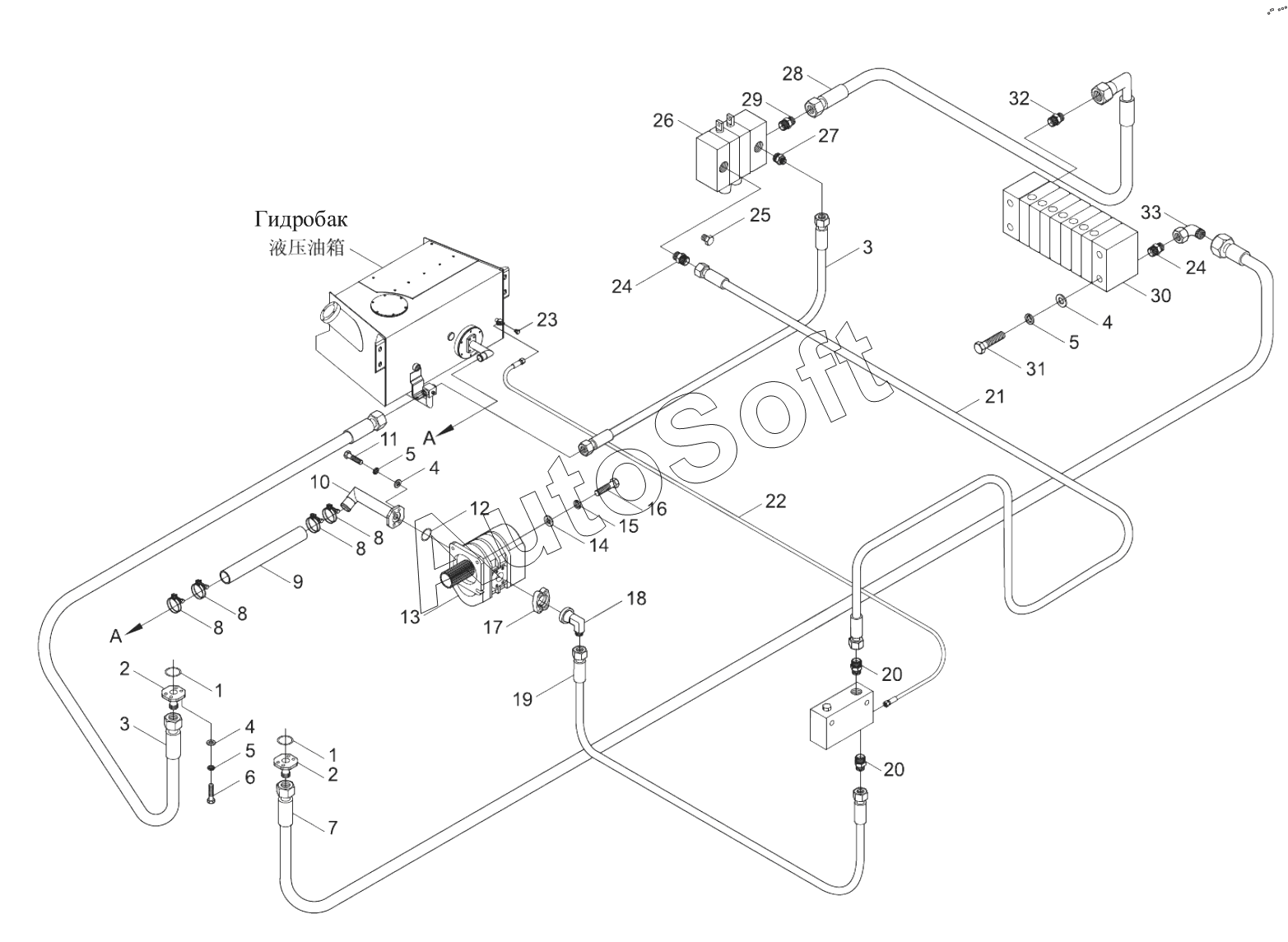

Каталог запасных частей к технике: XCMG XT873. Трубопровод снабжения масла главного насоса
1
1
2
2
3
3
4
4
4
5
5
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | О-образное кольцо 30x3.5 | |
| 2 | 4***2 | Соединение | |
| 3 | 8***5 | Резиновая труба | |
| 4 | 8***2 | Шайба 10 | |
| 5 | 8***4 | Шайба 10 | |
| 6 | 8***1 | Болт M10x65 | |
| 7 | 8***0 | Резиновая труба | |
| 8 | 8***2 | Хомут из нержавейки 38-57 | |
| 9 | 4***8 | Масловсасывающий шланг | |
| 10 | 4***3 | Масловсасывающая стальная труба в сборе | |
| 11 | 8***6 | Болт M10x35 | |
| 12 | 8***6 | О-образное кольцо 40x3.1 | |
| 13 | 8***9 | Шестеренчатый насос | |
| 14 | 8***0 | Шайба 12 | |
| 15 | 8***8 | Шайба 12 | |
| 16 | 8***5 | Болт M12x40 | |
| 17 | 8***6 | Фланец | |
| 18 | 8***1 | Колено | |
| 19 | 8***3 | Резиновая труба | |
| 20 | 8***2 | Соединение | |
| 21 | 8***2 | Резиновая труба | |
| 22 | 8***0 | Резиновая труба | |
| 23 | 8***2 | Заглушка | |
| 24 | 8***2 | Соединение | |
| 25 | 8***6 | Заглушка | |
| 26 | 8***7 | Многоканальный клапан погрузки | |
| 27 | 8***3 | Соединение | |
| 28 | 8***7 | Резиновая труба | |
| 29 | 8***0 | Соединение | |
| 30 | 8***6 | Многоканальный клапан копания | |
| 31 | 8***7 | Болт М10х25 | |
| 32 | 8***1 | Соединение | |
| 33 | 8***4 | Соединение |
