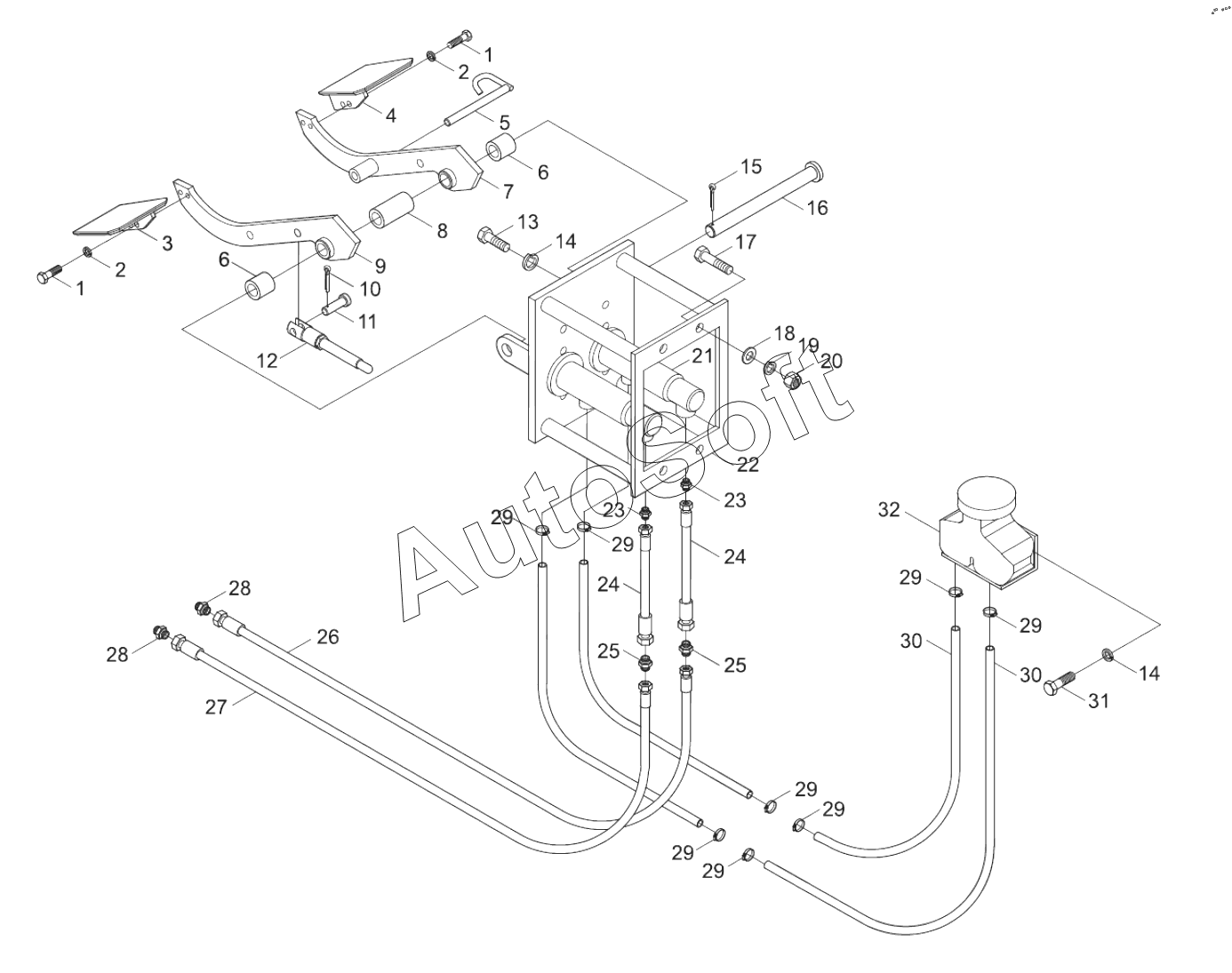

Каталог запасных частей к технике: XCMG XT873. Тормозная система
17
32
31
30
30
29
29
29
29
29
29
29
29
28
28
27
26
25
25
24
24
23
23
22
21
20
19
18
1
1
16
15
14
14
13
12
11
10
9
8
7
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Болт М6х16 | |
| 2 | 8***0 | Шайба М6 | |
| 3 | 4***1 | Подножка | |
| 4 | 4***8 | Подножка | |
| 5 | 4***7 | Штифт вертикальной плиты | |
| 6 | 4***1 | Рубашка | |
| 7 | 4***5 | Вертикальная плита | |
| 8 | 4***2 | Рубашка | |
| 9 | 4***0 | Вертикальная плита | |
| 10 | 8***1 | Штифт | |
| 11 | 8***4 | Вал штифта B10x28 | |
| 12 | 4***2 | Штырек шарнирного соединения | |
| 13 | 8***3 | Болт М8х16 | |
| 14 | 8***0 | Шайба 8 | |
| 15 | 8***6 | Pin | |
| 16 | 4***6 | Штифт | |
| 17 | 8***7 | Болт М10х25 | |
| 18 | 8***7 | Шайба 10 | |
| 19 | 8***4 | Шайба 10 | |
| 20 | 8***8 | Гайка М10 | |
| 21 | 8***7 | Бустерный насос тормоза | |
| 22 | 4***2 | Сварочная подпорка | |
| 23 | 8***6 | Соединение | |
| 24 | 8***8 | Резиновая труба | |
| 25 | 8***4 | Соединение | |
| 26 | 8***9 | Шланг | |
| 27 | 8***5 | Шланг | |
| 28 | 8***5 | Соединение | |
| 29 | 8***6 | Хомут нержавеющей стали d16 | |
| 30 | 4***5 | Шланг | |
| 31 | 8***6 | Болт М8х12 | |
| 32 | М***а | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
