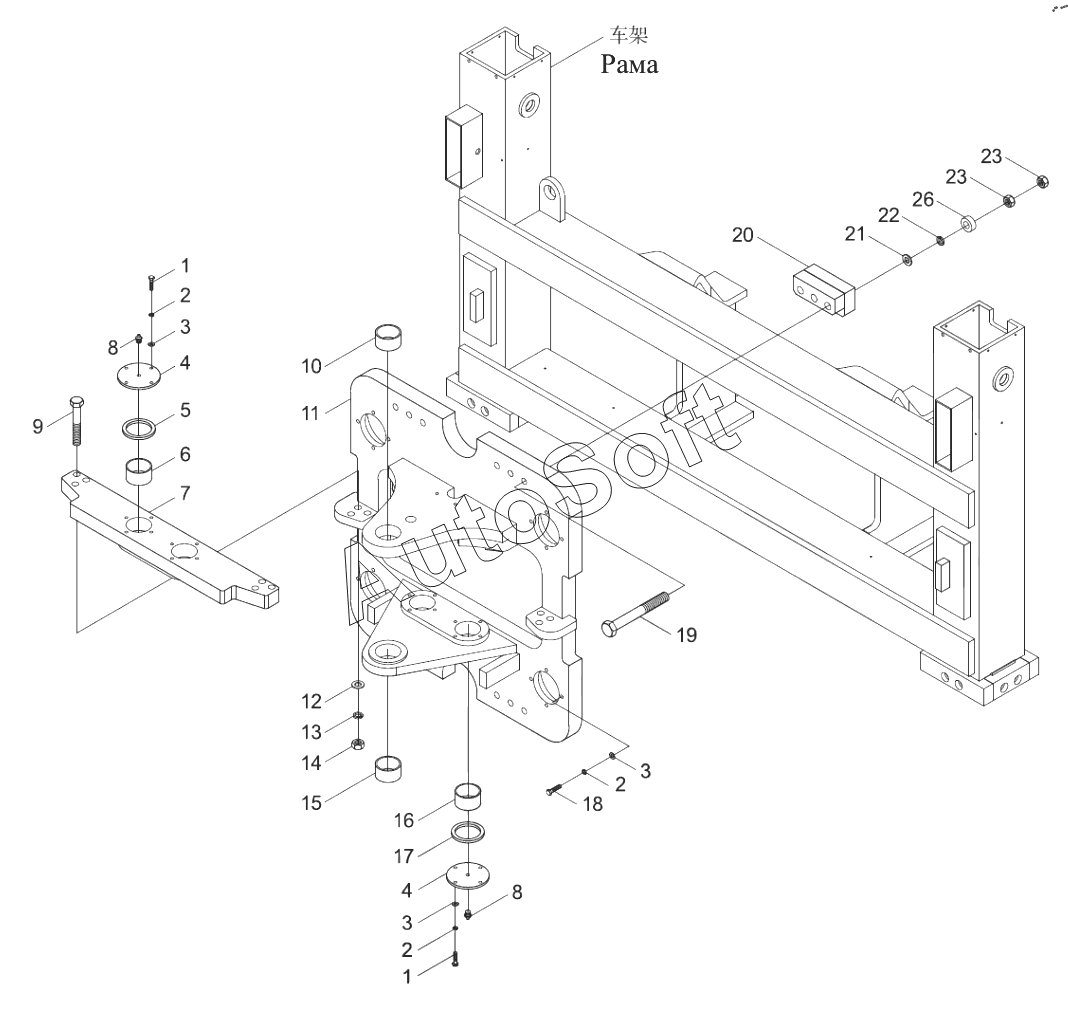

Каталог запасных частей к технике: XCMG XT873. Рама-2
13
23
23
22
21
20
19
18
17
16
15
14
1
1
12
11
10
9
8
8
7
6
5
4
4
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Болт M10x40 | |
| 2 | 8***4 | Шайба 10 | |
| 3 | 8***7 | Шайба 10 | |
| 4 | 4***7 | Фиксирующая плита | |
| 5 | 4***6 | Прокладка 1 | |
| 6 | 4***4 | Поворотная верхняя втулка | |
| 7 | 4***9 | Верхняя подвижная плита | |
| 8 | 8***9 | Масленка 45°М10х1 | |
| 9 | 8***9 | Болт M20x 110-10.9 | |
| 10 | 4***8 | Верхняя втулка | |
| 11 | 4***9 | Каркас бокового перемещения | |
| 12 | 8***2 | Шайба 20 | |
| 13 | 8***3 | Шайба 20 | |
| 14 | 8***6 | Гайка M20-10 | |
| 15 | 4***9 | Втулка нижнего штифта | |
| 16 | 4***4 | Поворотная нижняя втулка | |
| 17 | 4***3 | Прокладка 11 | |
| 18 | 8***7 | Bolt | |
| 19 | 8***9 | Болт M24x220-10.9 | |
| 20 | 4***0 | Плита | |
| 21 | 8***1 | Шайба 24 | |
| 22 | 8***4 | Шайба 24 | |
| 23 | 8***0 | Nut | |
| 24 | 4***3 | Подкладка 12 |
