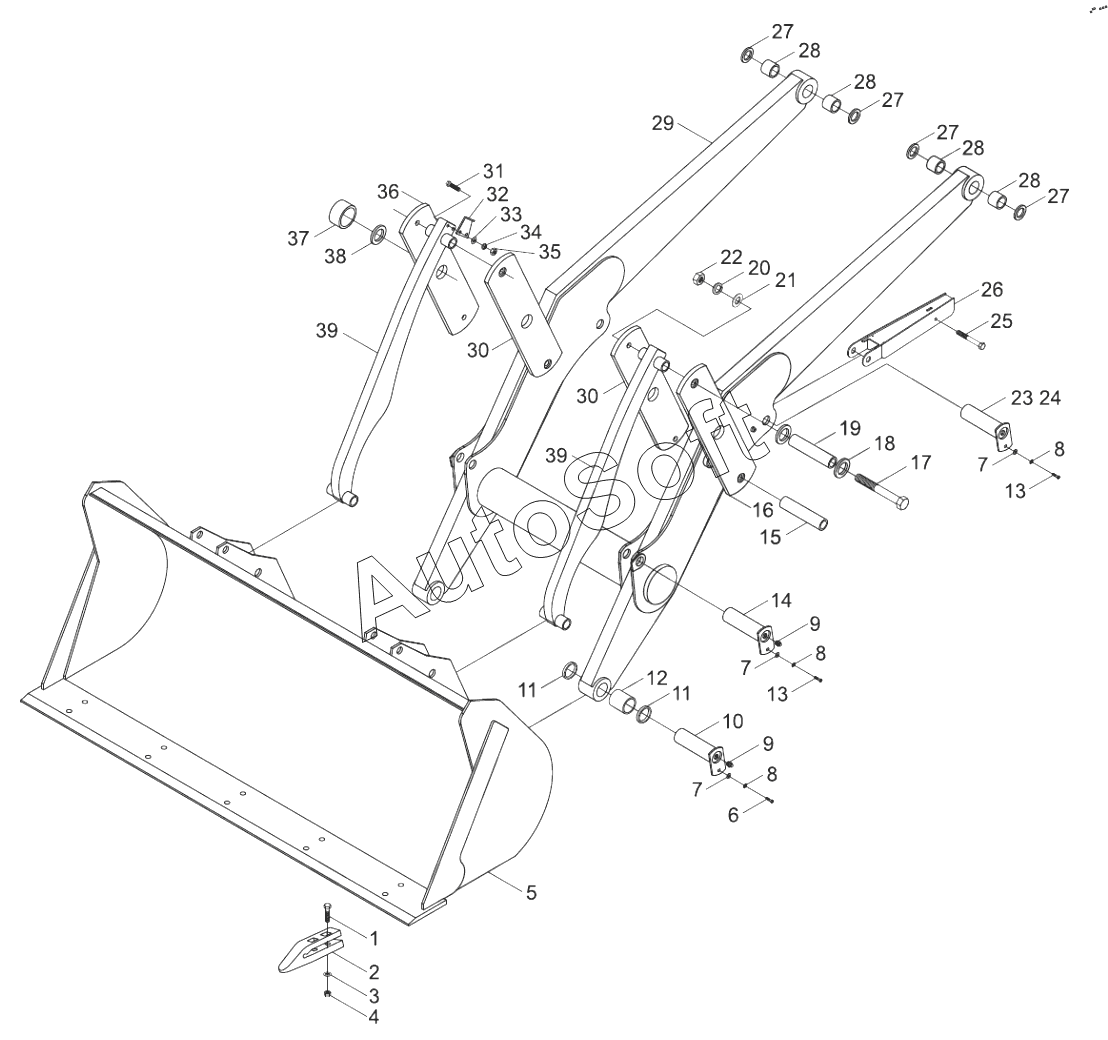

Каталог запасных частей к технике: XCMG XT873. Рабочая установка для погрузки-1
30
30
21
22
23
24
25
26
27
27
27
27
28
28
28
28
29
20
31
32
33
34
35
36
37
38
39
39
11
11
2
3
4
5
6
7
7
7
8
8
8
9
9
10
1
12
13
13
14
14
15
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Болт M20X40 | |
| 2 | 4***8 | Зуб ковша | |
| 3 | 8***2 | Шайба 20 | |
| 4 | 8***9 | Стопорная гайка M20 | |
| 5 | 4***4 | Ковш | |
| 6 | 8***5 | Болт M12x40 | |
| 7 | 8***0 | Шайба 12 | |
| 8 | 8***8 | Шайба 12 | |
| 9 | 8***6 | Масленка M10x1 | |
| 10 | 4***8 | Вал штифта | |
| 11 | 4***0 | Прокладка | |
| 12 | 4***9 | Втулка | |
| 13 | 8***5 | Болт M12x25 | |
| 14 | 4***9 | Вал штифта | |
| 15 | 4***1 | Втулка | |
| 16 | 4***1 | Соединительный рычаг | |
| 17 | 8***9 | Болт M20x200-10.9 | |
| 18 | 4***1 | Регулирующая прокладка | |
| 19 | 4***1 | Вал | |
| 20 | 8***3 | Шайба 20 | |
| 21 | 8***2 | Шайба 20 | |
| 22 | 8***2 | Гайка М20 | |
| 23 | 4***5 | Осеп предохранительного рычага | |
| 24 | 4***0 | Вал штифта | |
| 25 | 8***5 | Bolt | |
| 26 | 4***0 | Предохранительный рычаг | |
| 27 | 4***8 | Регулирующая прокладка | |
| 28 | 4***7 | Втулка вала | |
| 29 | 4***5 | Подвижная стрела | |
| 30 | 4***3 | Соединительный рычаг подвижной стрелы | |
| 31 | 8***4 | Bolt | |
| 32 | 4***7 | Предельная плита | |
| 33 | 8***9 | Шайба 8 | |
| 34 | 8***0 | Шайба 8 | |
| 35 | 8***5 | Гайка М8 | |
| 36 | 4***3 | Соединительный рычаг подвижной стрелы | |
| 37 | 4***2 | Втулка вала | |
| 38 | 4***3 | Втулка | |
| 39 | 4***4 | Соединительный рычаг ковша |
