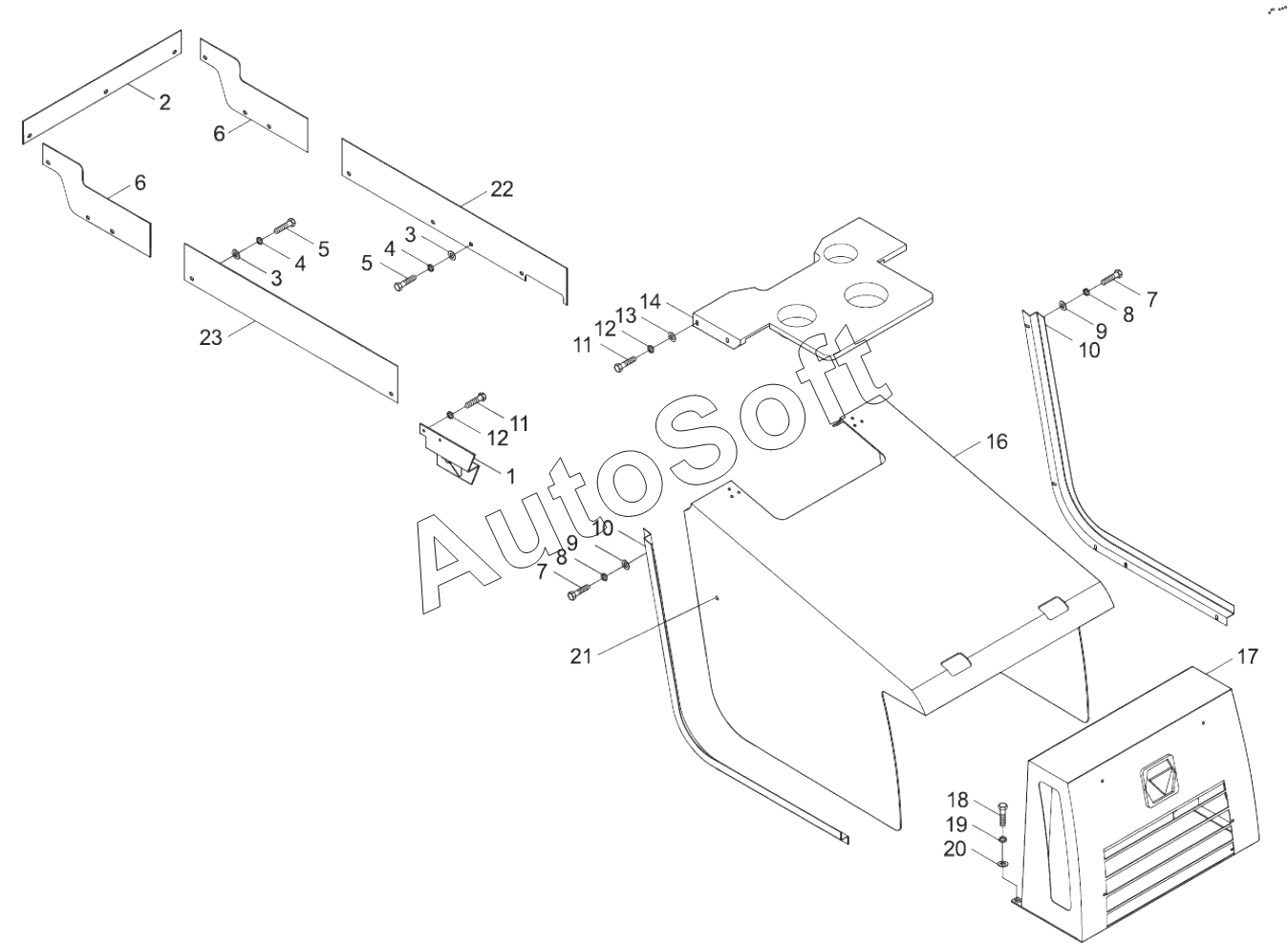

Каталог запасных частей к технике: XCMG XT873. Обшивка в сборе
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Монтажный щит электроаппарата | |
| 2 | 4***6 | Задняя плита | |
| 3 | 8***8 | Болт М8х20 | |
| 4 | 8***0 | Шайба 8 | |
| 5 | 8***7 | Шайба 8 | |
| 6 | 4***5 | Задняя боковая плита | |
| 7 | 8***8 | Болт М6х12 | |
| 8 | 8***0 | Шайба М6 | |
| 9 | 8***3 | Шайба | |
| 10 | 4***3 | Правая обшивка рамы | |
| 11 | 8***3 | Болт М8х16 | |
| 12 | 8***0 | Шайба 8 | |
| 13 | 8***7 | Шайба 8 | |
| 14 | 4***3 | Верхняя перекрышка | |
| 15 | 4***2 | Левая обшивка рамы | |
| 16 | 4***8 | Передняя обшивка | |
| 17 | 4***9 | Подвижная обшивка | |
| 18 | 8***4 | Болт М10х20 | |
| 19 | 8***4 | Шайба 10 | |
| 20 | 8***2 | Шайба 10 | |
| 21 | 8***8 | Замочная гайка M12 | |
| 22 | 4***3 | Левая передняя плита | |
| 23 | 4***4 | Правая средняя плита |
