Каталог запасных частей к технике: XCMG XT873. Рабочая установка для копания-2
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23

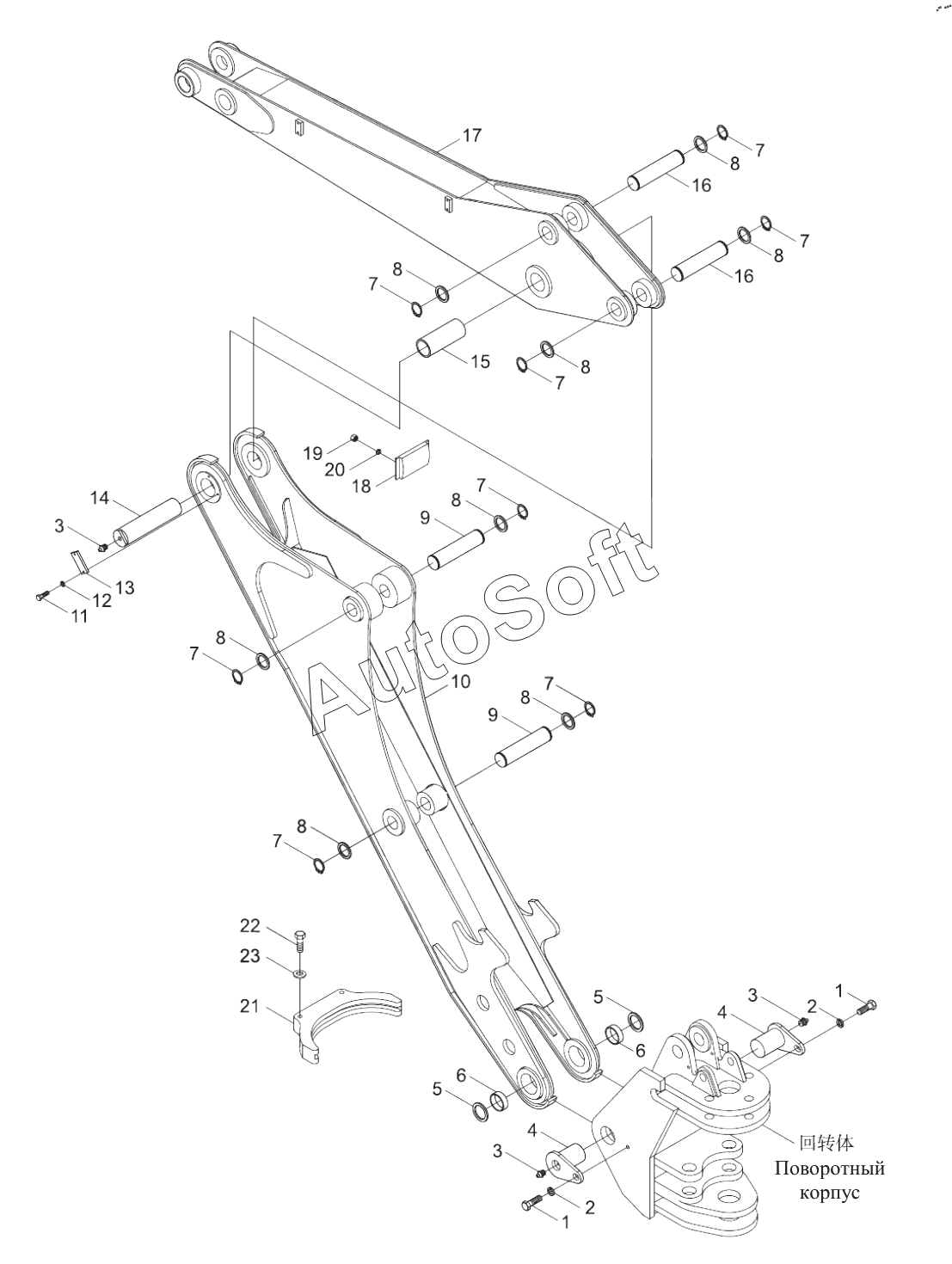

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Bolt | |
| 2 | 8***3 | Шайба 20 | |
| 3 | 8***6 | Масленка M10x1 | |
| 4 | 4***5 | Узел вала | |
| 5 | 4***9 | Регулирующая прокладка | |
| 6 | 4***5 | Втулка | |
| 7 | 8***7 | Стопорное кольцо 50 | |
| 8 | 4***1 | Стопорное кольцо | |
| 9 | 4***7 | Вал | |
| 10 | 4***5 | Стрела копания | |
| 11 | 8***7 | Болт М10х25 | |
| 12 | 8***4 | Шайба 10 | |
| 13 | 4***4 | Упорная планка | |
| 14 | 4***5 | Вал | |
| 15 | 4***4 | Втулка | |
| 16 | 4***6 | Вал | |
| 17 | 4***6 | Рычаг ковша | |
| 18 | 4***2 | Эластическая предельная колодка | |
| 19 | 8***5 | Гайка М8 | |
| 20 | 8***0 | Шайба 8 | |
| 21 | 4***4 | Защитный чехол | |
| 22 | 8***2 | Болт М6х16 | |
| 23 | 8***0 | Шайба М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
