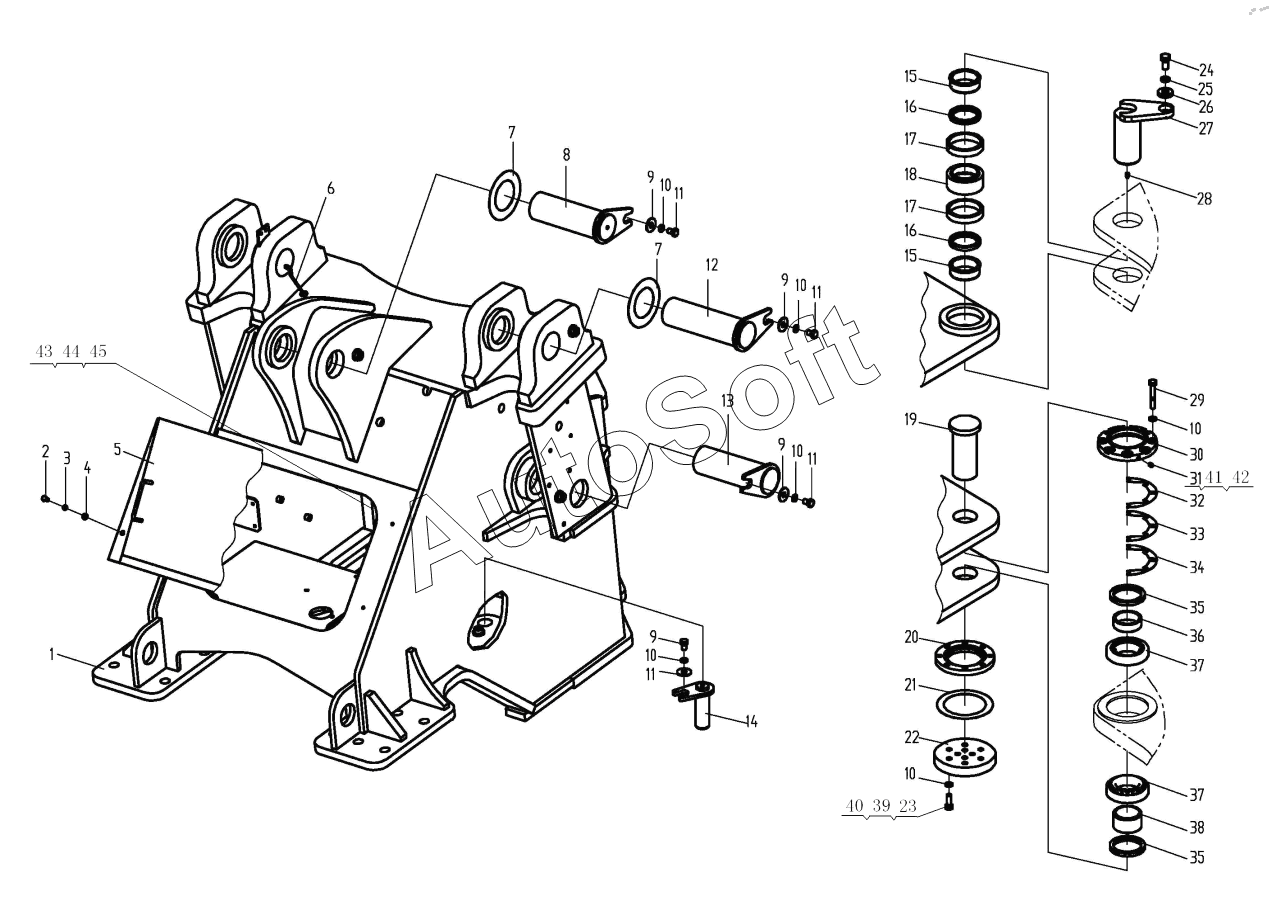

Каталог запасных частей к технике: XCMG LW600K. 253000194 Front Chassis System
35
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
7
8
9
9
9
9
10
10
10
10
10
10
11
11
11
11
1
13
14
15
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Front Chassis | |
| 2 | 2***1 | Bolt | |
| 3 | 8***2 | Washer | |
| 4 | 8***7 | Шайба 10 | |
| 5 | 2***7 | Front Cover | |
| 6 | 2***7 | Lubrication Tube | |
| 7 | 2***4 | Adjusting Shim | |
| 8 | 2***6 | Pin | |
| 9 | 8***1 | Шайба 16 | |
| 10 | 8***1 | Шайба 16 | |
| 11 | 8***2 | Болт М16х25 | |
| 12 | 2***4 | Lifting Arm-Frame Pin | |
| 13 | 2***5 | Pin | |
| 14 | 2***3 | Steering Pin | |
| 15 | 2***9 | Shaft Bushing | |
| 16 | 8***2 | Skeleton Oil Seal | |
| 17 | 2***9 | Protecting Bracket Of Bearing | |
| 18 | 8***6 | Bearing | |
| 19 | 2***7 | Articulating Pin | |
| 20 | 2***6 | Lower Bearing Cap | |
| 21 | 2***1 | Регулирующая шайба | |
| 22 | 2***3 | Fixing Plate | |
| 23 | 8***6 | Болт M16x45 | |
| 24 | 8***1 | Bolt | |
| 25 | 8***3 | Шайба 20 | |
| 26 | 2***0 | Шайба | |
| 27 | 2***8 | Upper Articulating Pin | |
| 28 | 8***6 | Масленка M10x1 | |
| 29 | 8***0 | Bolt | |
| 30 | 2***8 | Upper Bearing Cap | |
| 31 | 8***6 | Масленка M10x1 | |
| 32 | 2***3 | Adjusting Shim | |
| 33 | 2***4 | Adjusting Shim | |
| 34 | 2***7 | Регулирующая шайба | |
| 35 | 8***3 | Уплотнительное кольцо | |
| 36 | 2***5 | Верхняя втулка | |
| 37 | 8***8 | Подшипник | |
| 38 | 2***5 | Lower Shaft Bushing | |
| 39 | 8***9 | Шайба 18 | |
| 40 | 8***3 | Bolt | |
| 41 | 8***0 | Соединение | |
| 42 | 2***1 | Oil Tube | |
| 43 | 2***7 | Support | |
| 44 | 2***1 | Support | |
| 45 | 8***3 | Болт M16x35 |
