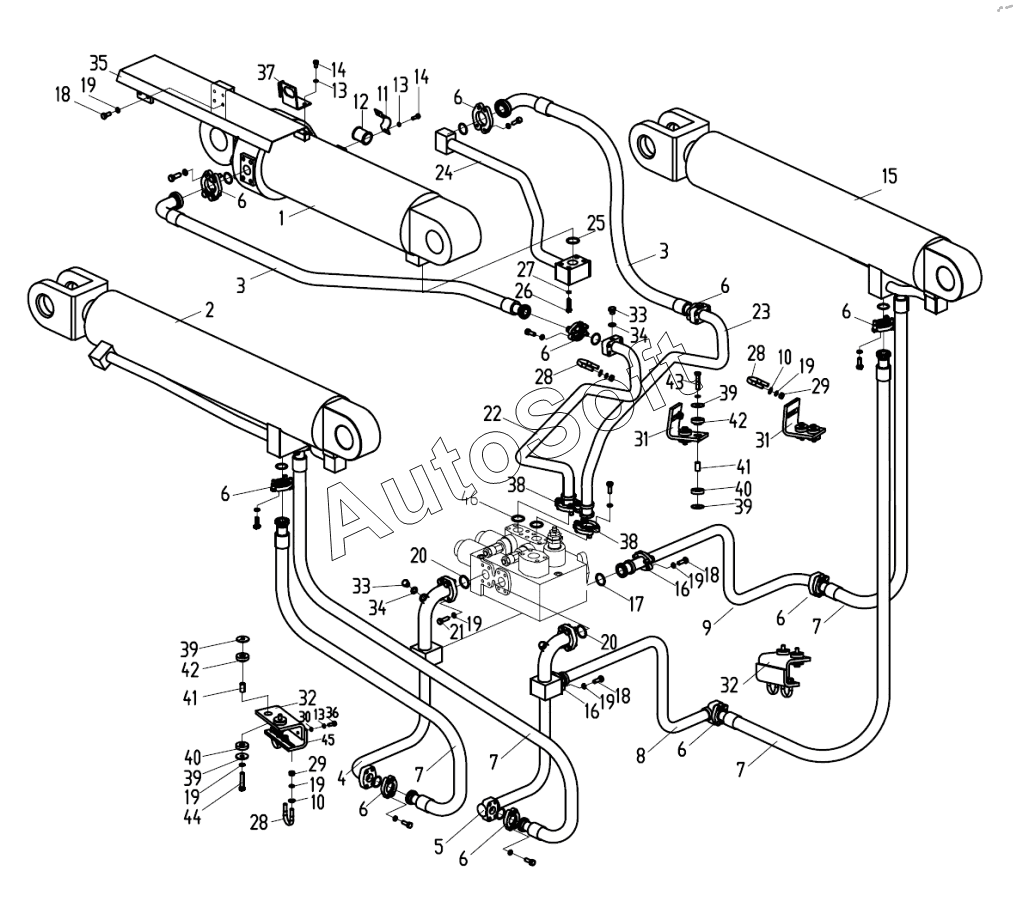

Каталог запасных частей к технике: XCMG LW600K. 253000229 Working Hydraulic System
36
25
26
27
28
28
28
29
29
30
31
31
32
32
33
33
34
34
35
24
37
38
38
39
39
39
39
40
40
41
41
42
42
43
44
45
46
13
13
13
13
2
3
3
4
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
10
11
12
1
14
14
15
16
16
17
18
18
18
19
19
19
19
19
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Cylinder | |
| 2 | 8***6 | Cylinder | |
| 3 | 2***0 | Hose | |
| 4 | 2***1 | Tube | |
| 5 | 2***2 | Tube | |
| 6 | 8***4 | Блок фланцев | |
| 7 | 2***3 | Hose | |
| 8 | 2***4 | Tube | |
| 9 | 2***5 | Tube | |
| 10 | 8***2 | Шайба 10 | |
| 11 | 2***0 | Трубодержатель | |
| 12 | 2***1 | Зажим резиновой трубы | |
| 13 | 8***0 | Шайба 8 | |
| 14 | 8***3 | Болт М8х16 | |
| 15 | 8***7 | Cylinder | |
| 16 | 2***1 | Split Flange | |
| 17 | 8***3 | О-образное уплотнительное кольцо | |
| 18 | 8***3 | Болт М10х30 | |
| 19 | 8***4 | Шайба 10 | |
| 20 | 8***8 | О-образное уплотнительное кольцо | |
| 21 | 8***2 | Болт М10х35 | |
| 22 | 2***6 | Tube | |
| 23 | 2***7 | Tube | |
| 24 | 2***8 | Tube | |
| 25 | 8***6 | О-образное уплотнительное кольцо 42.5x3.55 | |
| 26 | 8***1 | Болт M12x70 | |
| 27 | 8***8 | Шайба 12 | |
| 28 | 2***0 | “U” clamp | |
| 29 | 8***8 | Гайка М10 | |
| 30 | 8***9 | Шайба 8 | |
| 31 | 2***0 | Plank | |
| 32 | 2***2 | Упорная планка | |
| 33 | 8***9 | Заглушка | |
| 34 | 8***0 | Шайба 14 | |
| 35 | 2***9 | Защитный кожух | |
| 36 | 8***0 | Болт М8х30 | |
| 37 | 2***0 | Опора | |
| 38 | 8***8 | Блок фланцев | |
| 39 | 2***0 | Нажимная планка | |
| 40 | 2***1 | Резиновая прокладка | |
| 41 | 2***8 | Стойка | |
| 42 | 2***2 | Резиновая прокладка | |
| 43 | 8***7 | Болт M10x50 | |
| 44 | 8***8 | Болт | |
| 45 | 2***3 | Plank | |
| 46 | 8***7 | O-Rng |
