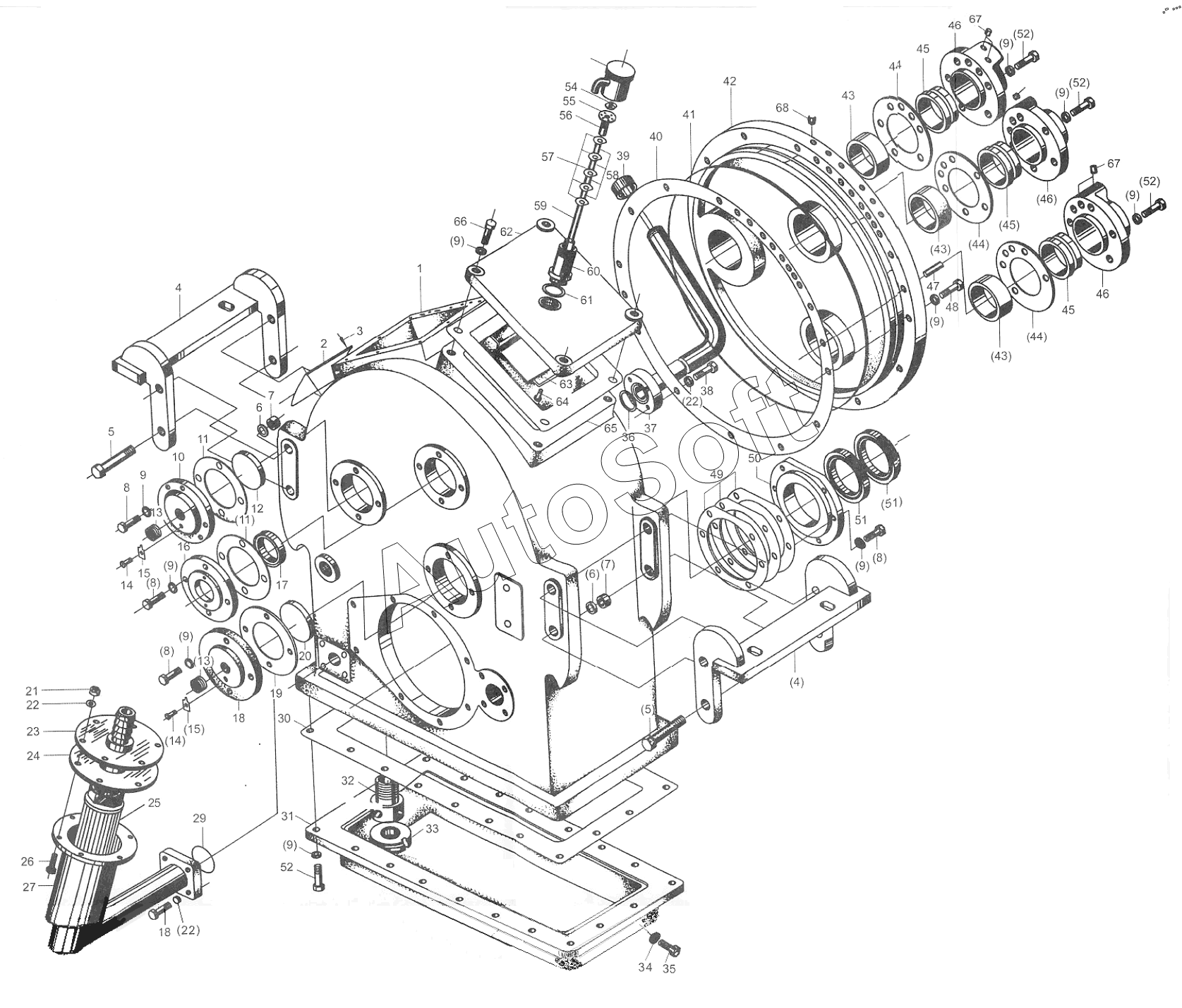

Каталог запасных частей к технике: XCMG LW300F. BS428 Gearbox body
1
2
3
4
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
10
11
11
12
13
13
14
14
15
15
16
17
18
18
19
20
21
22
22
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
44
44
45
45
45
46
46
46
47
48
49
50
51
51
52
52
52
52
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | Cabinet | |
| 2 | 4***1 | Decal | |
| 3 | G***6 | Заклепка | |
| 4 | Z***7 | Support | |
| 5 | G***6 | Болт | |
| 6 | G***7 | Шайба 12 | |
| 7 | G***6 | Гайка | |
| 8 | G***6 | Болт | |
| 9 | G***7 | Шайба 12 | |
| 10 | Z***3 | Cover | |
| 11 | Z***2 | Paper Pad | |
| 12 | Z***5 | Plate | |
| 13 | Z***6 | Set Screw | |
| 14 | G***6 | Болт | |
| 15 | Z***4 | Stop Plate | |
| 16 | Z***8 | Cover | |
| 17 | J***0 | Масляное уплотнение | |
| 18 | Z***8 | Cover | |
| 19 | Z***5 | Paper Pad | |
| 20 | Z***9 | Plate | |
| 21 | G***6 | Гайка | |
| 22 | G***7 | Шайба 12 | |
| 23 | Z***1 | Фланец | |
| 24 | Z***4 | Gasket | |
| 25 | W***J | Element | |
| 26 | G***6 | Болт | |
| 27 | Z***1 | Housing | |
| 28 | G***6 | Болт | |
| 29 | Q***1 | O-Ring 16X2 | |
| 30 | Z***0 | Gasket 1 | |
| 31 | Z***1 | Oil Pan | |
| 32 | Z***7 | Tube | |
| 33 | Z***3 | Permanent magnet | |
| 34 | Z***4 | Washer | |
| 35 | Q***1 | Plug M10Xl-6h | |
| 36 | G***6 | Кольцо | |
| 37 | Z***2 | Муфта | |
| 38 | G***6 | Болт | |
| 39 | Z***0 | Cap | |
| 40 | Z***3 | Paper Gasket | |
| 41 | Z***3 | Rubber "O"-Ring | |
| 42 | Z***0 | End Cover | |
| 43 | Z***2 | Sleeve | |
| 44 | Z***1 | Gasket | |
| 45 | Z***2 | Sleeve | |
| 46 | Z***1 | Cover | |
| 47 | G***6 | Штырь | |
| 48 | G***5 | Болт | |
| 49 | Z***2 | Seal Gaskets | |
| 50 | Z***6 | End Cover | |
| 51 | H***7 | Seal | |
| 52 | G***6 | Болт | |
| 53 | Z***1 | Cap | |
| 54 | G***8 | Гайка с квадратной головкой | |
| 55 | Z***3 | Clutch Disc (Inner) | |
| 56 | Z***5 | Bushing | |
| 57 | Z***6 | Gasket | |
| 58 | Z***7 | Brass Spacer | |
| 59 | Z***2 | Stud | |
| 60 | Z***9 | Housing | |
| 61 | Z***8 | Paper Pad | |
| 62 | Z***9 | Cover | |
| 63 | Z***0 | Oil plate | |
| 64 | G***6 | Заклепка | |
| 65 | Z***0 | Paper Pad 0.5 | |
| 66 | G***6 | Болт | |
| 67 | Q***4 | Plug 7 | |
| 68 | Z***5 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
