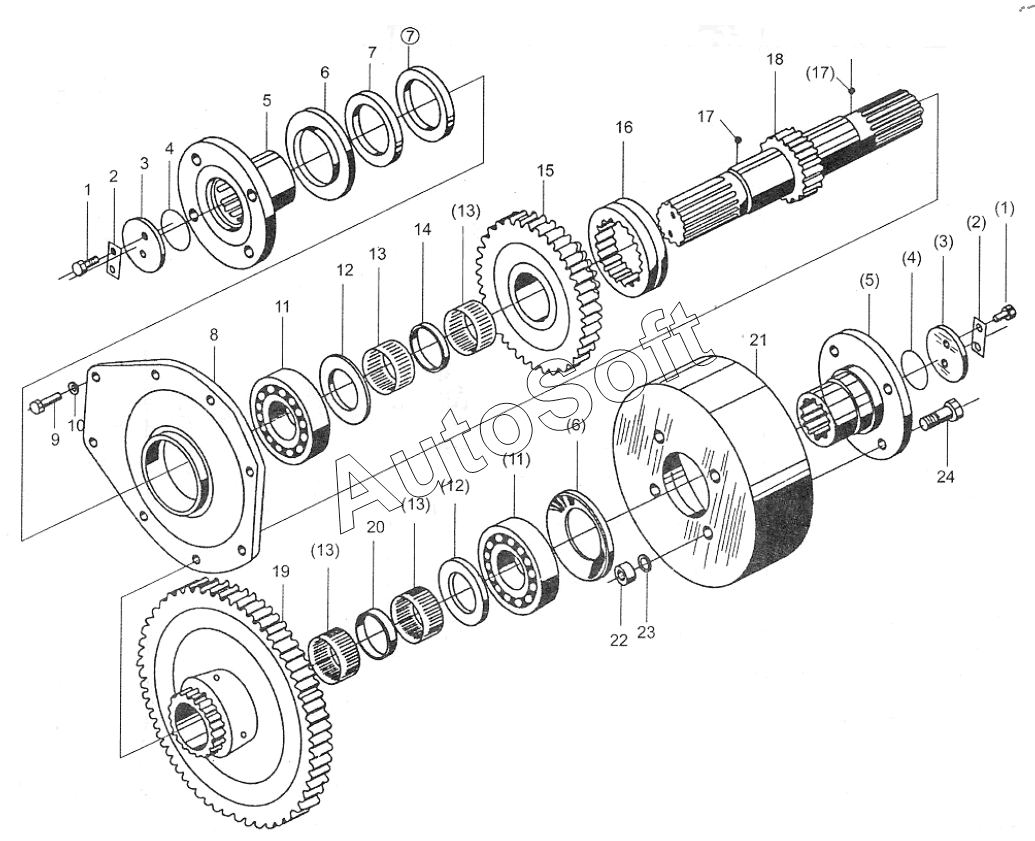

Каталог запасных частей к технике: XCMG LW300F. Output Shaft
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
13
13
15
16
17
17
18
19
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Болт | |
| 2 | Z***7 | Stop Plate | |
| 3 | Z***8 | Plate | |
| 4 | Q***1 | O-Ring 16X2 | |
| 5 | Z***3 | Flange | |
| 6 | Z***0 | Dust Boot | |
| 7 | H***6 | Oil Seal | |
| 8 | Z***1 | End Seal | |
| 9 | G***6 | Болт | |
| 10 | G***7 | Шайба 12 | |
| 11 | G***9 | Шарикоподшипник | |
| 12 | Z***A | Stop Ring | |
| 13 | S***0 | Slide Bearing | |
| 15 | Z***1 | Gear (Z=36) | |
| 16 | Z***9 | Gear Bushing | |
| 17 | G***9 | Шаровая опора | |
| 18 | Z***A | Output Shaft | |
| 19 | Z***1 | Gear (Z=56) | |
| 21 | Z***9 | Parking Brake Drum | |
| 22 | G***6 | Гайка | |
| 23 | G***7 | Шайба 12 | |
| 24 | G***6 | Болт |
