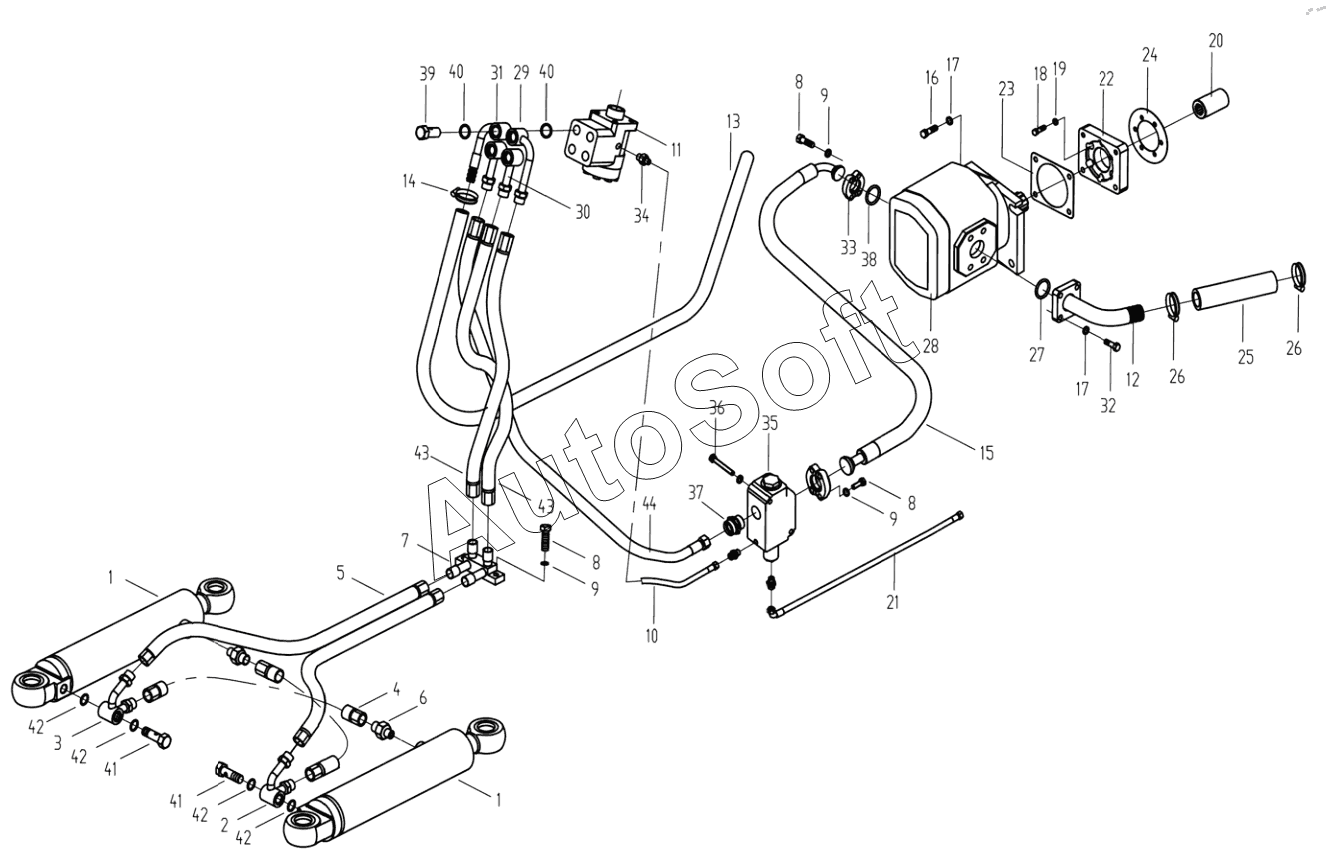

Каталог запасных частей к технике: XCMG LW300F. Steering Hydraulic System
34
24
25
26
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
40
41
41
42
42
42
42
43
43
44
12
2
3
4
5
6
7
8
8
8
9
9
9
10
11
1
1
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Steering Cylinder | |
| 2 | 9***9 | Tee oil pipe | |
| 3 | 9***8 | Tee oil pipe | |
| 4 | 9***9 | Hose assembly | |
| 5 | 9***2 | Hose assembly | |
| 6 | 5***0 | Connector | |
| 7 | 9***5 | Connector body | |
| 8 | 4***4 | Bolt M10x30 | |
| 9 | 4***8 | Washer 10 | |
| 10 | 9***1 | Hose assembly | |
| 11 | 5***6 | Steering gear | |
| 12 | 9***4 | Pump inlet pipe | |
| 13 | 9***3 | Low pressure hose | |
| 14 | 4***4 | Double wire hoop 28-32 | |
| 15 | 9***3 | Hose assembly | |
| 16 | 4***2 | Bolt M12x55 | |
| 17 | 4***9 | Lock Washer | |
| 18 | 4***0 | Screw M8x20 | |
| 19 | 4***7 | Washer 8 | |
| 20 | 9***6 | Connecting sleeve | |
| 21 | 9***5 | Hose assembly | |
| 22 | 9***7 | Take over | |
| 23 | 5***7 | Paper Pad | |
| 24 | 9***8 | Paper Pad | |
| 25 | 9***7 | Low pressure hose | |
| 26 | 4***7 | Double wire hoop 50-55 | |
| 27 | 4***0 | O-ring seal 42.5X3.55 | |
| 28 | 5***7 | Working pump | |
| 29 | 9***7 | Oil pipe assembly | |
| 30 | 9***2 | Oil pipe assembly | |
| 31 | 9***9 | Oil pipe assembly | |
| 32 | 4***8 | Bolt M12x35 | |
| 33 | 5***5 | Flange | |
| 34 | 5***1 | Connector | |
| 35 | 5***8 | Priority flow control valve | |
| 36 | 4***8 | Bolt M10X90 | |
| 37 | 5***5 | Connector | |
| 38 | 4***5 | O-ring 37.69X3.53 | |
| 39 | 9***4 | Hinge bolt | |
| 40 | 4***5 | Washer 20 | |
| 41 | 9***8 | Hinge bolt | |
| 42 | 4***4 | Washer 18 | |
| 43 | 9***5 | Hose assembly | |
| 44 | 9***7 | Hose assembly |
