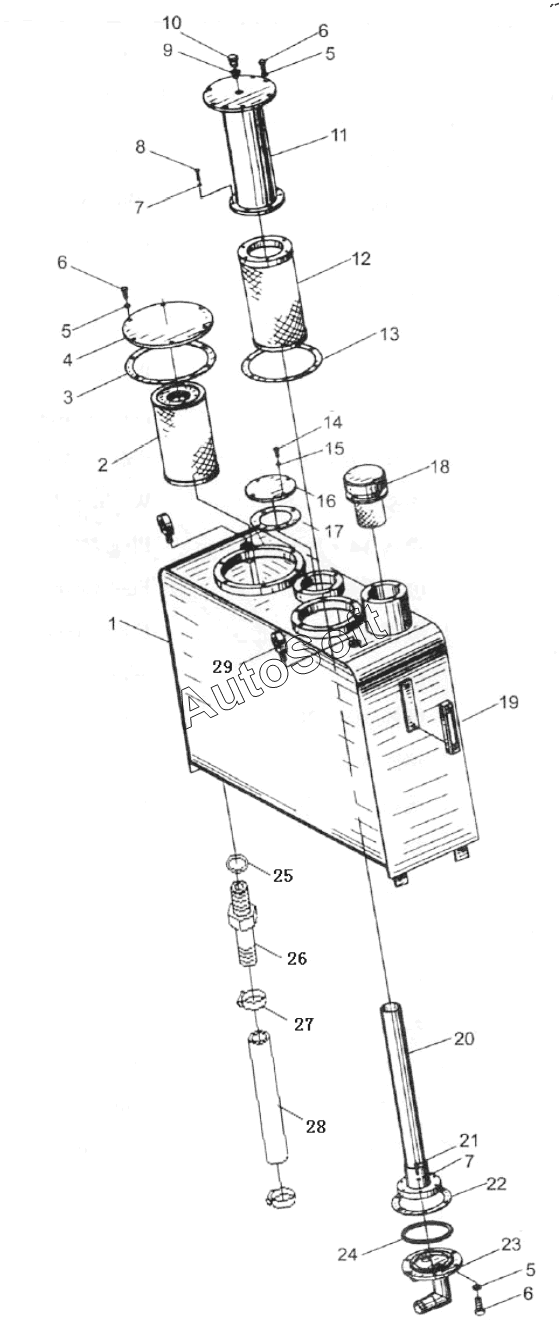

Каталог запасных частей к технике: XCMG LW300F. Hydraulic Oil Tank
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Fuel tank body | |
| 2 | 9***6 | Return oil filter element | |
| 3 | 9***0 | Gasket | |
| 4 | 9***5 | Flange cover | |
| 5 | 4***8 | Washer | |
| 6 | 4***3 | Bolt M10x25 | |
| 7 | 4***6 | Washer 6 | |
| 8 | 4***3 | Bolt M6x18 | |
| 9 | 4***2 | Washer 14 | |
| 10 | 4***4 | Screw plug M14x1.5 | |
| 11 | 9***4 | Oil suction cover | |
| 12 | 9***2 | Oil suction filter element | |
| 13 | 9***0 | Gasket | |
| 14 | 4***0 | Bolt M8x20 | |
| 15 | 4***7 | Washer 8 | |
| 16 | 9***8 | Cover plate | |
| 17 | 9***1 | Gasket | |
| 18 | 5***1 | Refueling oil filter | |
| 19 | 5***3 | Level gauge | |
| 20 | 9***8 | Oil suction joint | |
| 21 | 4***2 | Bolt M6x30 | |
| 22 | 4***6 | Washer 6 | |
| 23 | 9***7 | Flange joint | |
| 24 | 4***5 | O-ring seal 115x3.55 | |
| 25 | 4***8 | Washer | |
| 26 | 9***2 | Connector | |
| 27 | 4***4 | Double wire hoop 28-32 | |
| 28 | 9***8 | Low pressure hose | |
| 29 | 4***4 | Screw M16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
