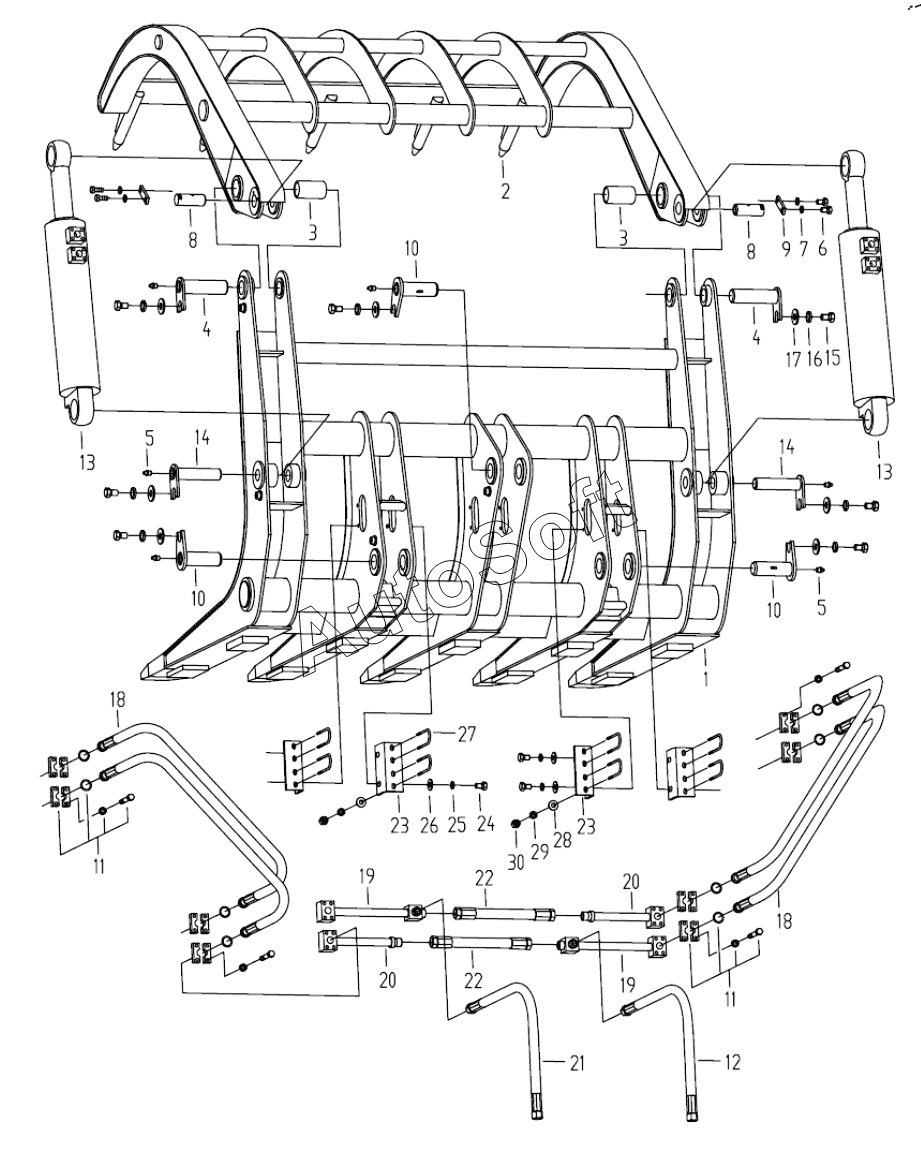

Каталог запасных частей к технике: XCMG LW300F. Clamp I
1
2
3
3
4
4
5
5
6
7
8
8
9
10
10
10
11
11
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Lower forceps body | |
| 2 | 9***3 | Upper clamp body | |
| 3 | 9***3 | Bushing | |
| 4 | 9***3 | Pin | |
| 5 | 4***2 | Oil cup M10X1 | |
| 6 | 4***3 | Bolt M10x25 | |
| 7 | 4***8 | Washer | |
| 8 | 9***2 | Pin | |
| 9 | 9***5 | Plate | |
| 10 | 9***1 | Bucket pin | |
| 11 | 5***4 | Flange components | |
| 12 | 9***4 | Hose assembly | |
| 13 | 9***2 | Clamp cylinder | |
| 14 | 9***4 | Pin | |
| 15 | 4***9 | Bolt M16X25 | |
| 16 | 4***1 | Washer 16 | |
| 17 | 4***9 | Washer 16 | |
| 18 | 9***9 | Hose assembly | |
| 19 | 9***1 | Tee takeover | |
| 20 | 9***0 | Steel Pipe | |
| 21 | 9***2 | Hose assembly | |
| 22 | 9***3 | Hose assembly | |
| 23 | 9***1 | Pipe clamp | |
| 24 | 4***7 | Bolt M12X30 | |
| 25 | 4***9 | Lock Washer | |
| 26 | 4***0 | Washer 12 | |
| 27 | 9***0 | U-bolt | |
| 28 | 4***8 | Washer 10 | |
| 29 | 4***7 | Washer 8 | |
| 30 | 4***8 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
