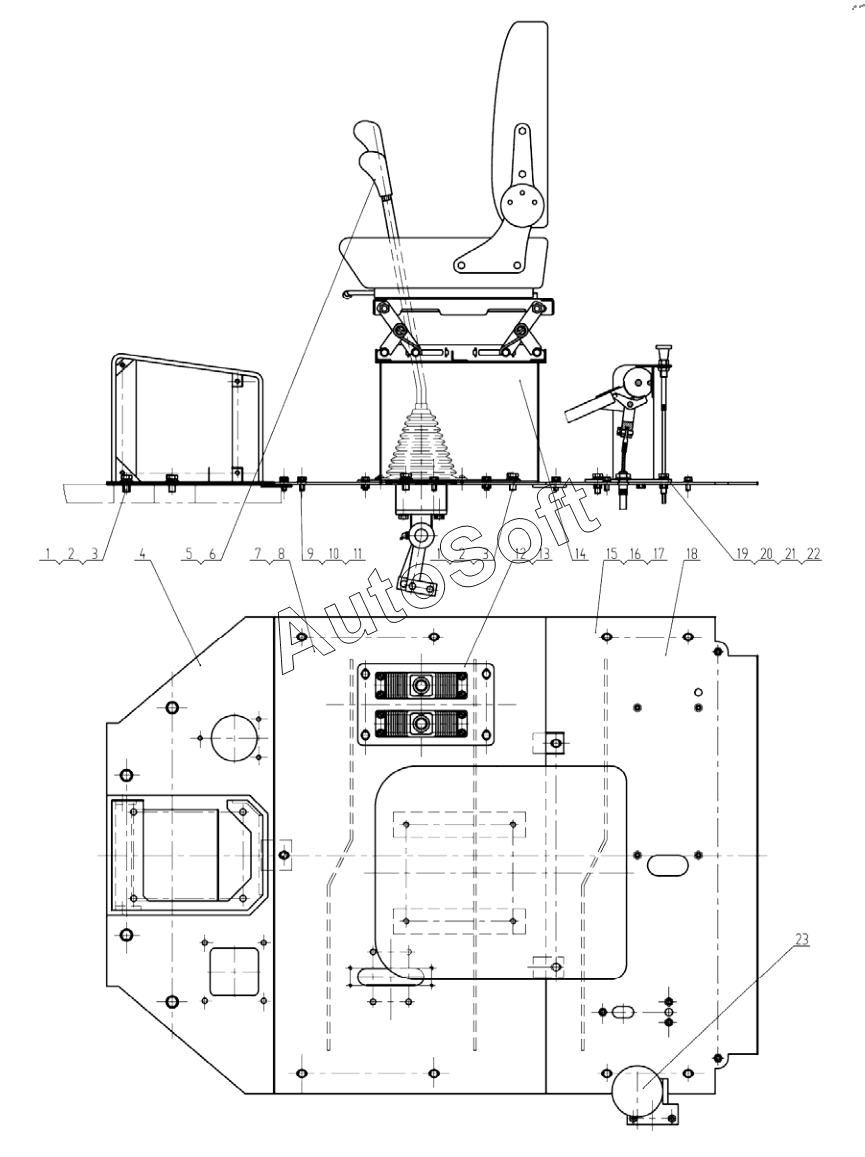

Каталог запасных частей к технике: XCMG LW300F. 9365545 Floor
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Bolt M12x25 | |
| 2 | 4***9 | Lock Washer | |
| 3 | 4***0 | Washer 12 | |
| 4 | 9***2 | Front bracket | |
| 5 | 9***3 | Two-link joystick system | |
| 6 | 9***7 | Triple joystick system | |
| 7 | 9***6 | Midsole | |
| 8 | 9***8 | Triple midsole | |
| 9 | 4***0 | Bolt M8x20 | |
| 10 | 4***8 | Washer 10 | |
| 11 | 4***7 | Washer 8 | |
| 12 | 9***6 | Control cover | |
| 13 | 9***7 | Triple control cover | |
| 14 | 5***8 | Seat assembly | |
| 15 | 9***0 | Rear floor I | |
| 16 | 9***2 | Rear floor II | |
| 17 | 9***4 | Rear floor III | |
| 18 | 9***6 | Rubber floor | |
| 19 | 4***4 | Bolt M10x30 | |
| 20 | 4***8 | Washer | |
| 21 | 4***9 | Washer 10 | |
| 22 | 9***9 | Hand controller | |
| 23 | 9***6 | Fire extinguishing device |
