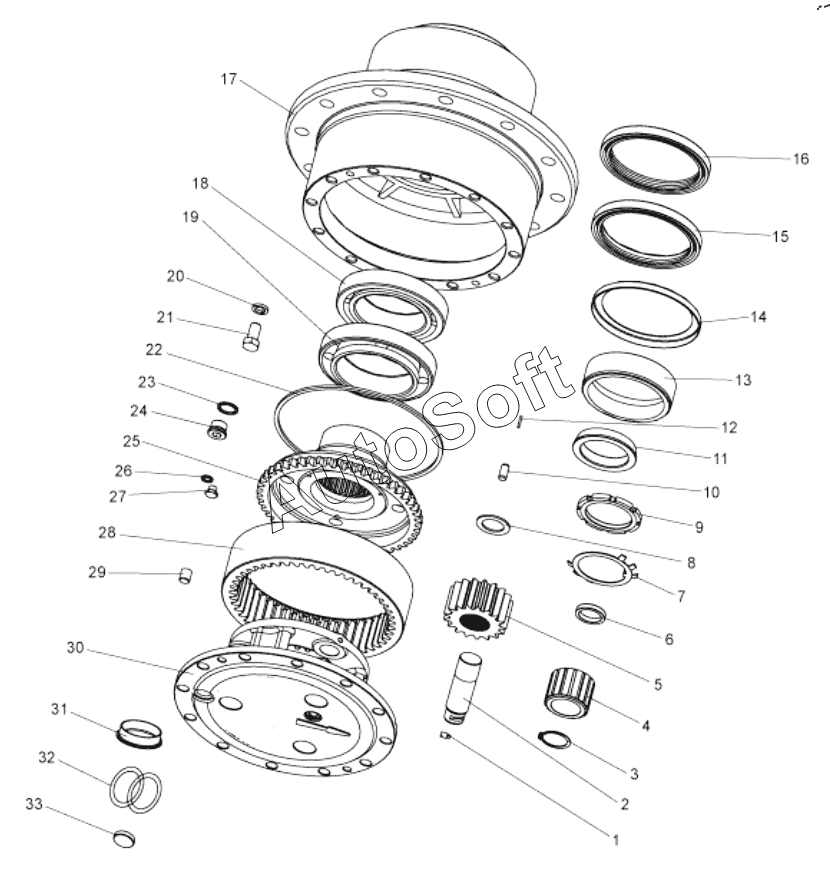

Каталог запасных частей к технике: XCMG LW300F. 83240200 Planetary Reduction
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Винт | |
| 2 | 8***5 | Планетарная шпилька | |
| 3 | 5***8 | Retaining ring | |
| 4 | 8***3 | Планетарная передача | |
| 5 | 8***4 | Планетарная передача | |
| 6 | 8***1 | Spacer | |
| 7 | 5***5 | Стопорная шайба | |
| 8 | 8***1 | Шайба | |
| 9 | 7***1 | Гайка | |
| 10 | 5***6 | Штырь | |
| 11 | 7***1 | Drogue sleeve | |
| 12 | 5***6 | Ролик | |
| 13 | 8***9 | Обойма маслоуплотнителя | |
| 14 | 8***0 | Oil baffle | |
| 15 | 5***3 | Уплотнение | |
| 16 | 5***5 | Уплотнение | |
| 17 | 8***2 | Ступица | |
| 18 | 5***6 | Подшипник | |
| 19 | 5***5 | Подшипник | |
| 20 | 5***5 | Болт | |
| 21 | 5***6 | Шайба | |
| 22 | 8***0 | Стопорное кольцо | |
| 23 | 5***5 | Уплотнение компаундом | |
| 24 | 7***7 | Заглушка | |
| 25 | 8***5 | Ring gear support | |
| 26 | 5***2 | Уплотнение компаундом | |
| 27 | 7***2 | Plug M12X1.25 | |
| 28 | 8***8 | Кольцевая шестерня | |
| 29 | 7***4 | Adjusting Pin | |
| 30 | 8***1 | Крестовина | |
| 31 | 7***1 | Втулка | |
| 32 | 7***4 | Adjusting washer | |
| 33 | 7***2 | Positioner |
