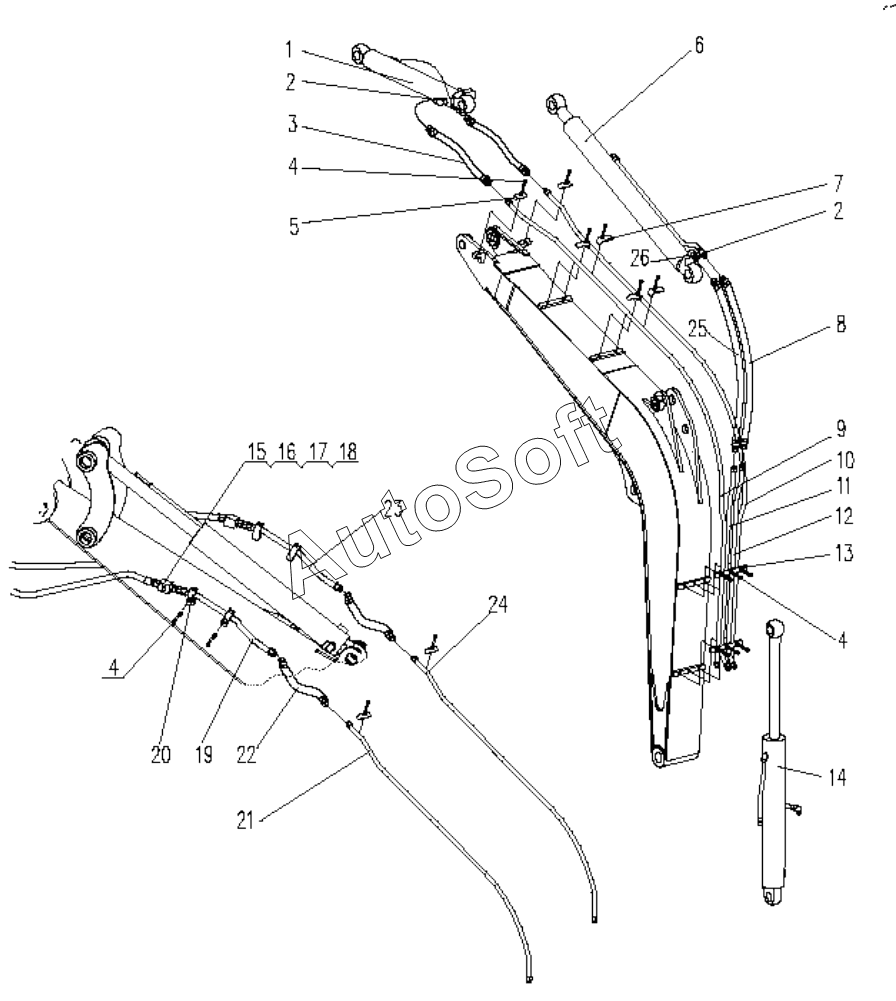

Каталог запасных частей к технике: XCMG XE60 (2011). 310300401 Upper Hydraulic System
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Bucket Cylinder | |
| 2 | 8***3 | Adapter | |
| 3 | 8***1 | Hose Assembly | |
| 4 | 8***6 | Bolt | |
| 5 | 3***2 | Pipe Clip | |
| 6 | 8***0 | Arm Cylinder | |
| 7 | 3***9 | Pipe Clip | |
| 8 | 8***3 | Hose Assembly | |
| 9 | 3***6 | Steel Tube | |
| 10 | 3***8 | Steel Tube | |
| 11 | 3***0 | Steel Tube | |
| 12 | 3***7 | Steel Tube | |
| 13 | 3***0 | Pipe Clip | |
| 14 | 8***7 | Boom Cylinder | |
| 15 | 8***3 | Cue | |
| 16 | 8***7 | Wimble stem | |
| 17 | 8***4 | Гайка | |
| 18 | 8***3 | Adapter | |
| 19 | 3***0 | Steel Tube | |
| 20 | 3***4 | Pipe Clip | |
| 21 | 3***5 | Steel Tube | |
| 22 | 8***2 | Hose Assembly | |
| 23 | 3***8 | Steel Tube | |
| 24 | 3***7 | Steel Tube | |
| 25 | 8***2 | Hose Assembly | |
| 26 | 8***4 | Adapter |
