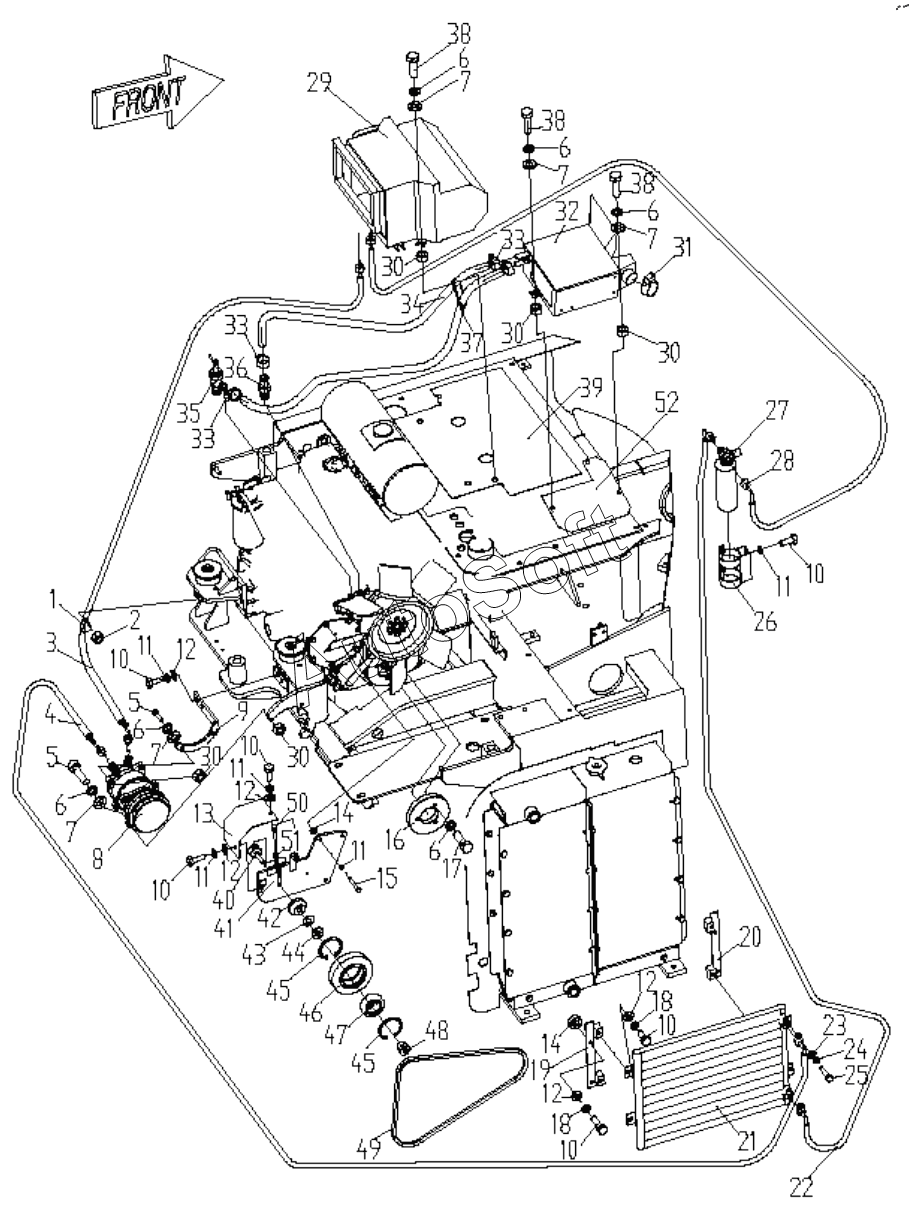

Каталог запасных частей к технике: XCMG XE60 (2011). 310300495 Air Conditioner System
1
2
3
4
5
5
6
6
6
6
6
6
7
7
7
7
7
8
9
10
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
31
32
33
33
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Гайка m8 | |
| 2 | 8***7 | Hoop | |
| 3 | 8***5 | Hose | |
| 4 | 8***2 | Hose | |
| 5 | 8***4 | Bolt | |
| 6 | 8***4 | Шайба 10 | |
| 7 | 8***7 | Шайба 10 | |
| 8 | 8***9 | Compressor | |
| 9 | 3***9 | Board | |
| 10 | 8***8 | Болт М8х20 | |
| 11 | 8***0 | Шайба 8 | |
| 12 | 8***9 | Шайба 8 | |
| 13 | 3***6 | Cover | |
| 14 | 3***8 | Washer | |
| 15 | 8***2 | Болт M8X60 | |
| 16 | 3***7 | Sheave | |
| 17 | 8***6 | Болт M10x35 | |
| 18 | 8***7 | Шайба 8 | |
| 19 | 3***6 | Bracket | |
| 20 | 3***7 | Bracket | |
| 21 | 8***3 | Condenser | |
| 22 | 8***3 | Hose | |
| 23 | 8***9 | Шайба М6 | |
| 24 | 8***0 | Шайба М6 | |
| 25 | 8***6 | Болт М6х30 | |
| 26 | 8***6 | Liquid Tank Bracket | |
| 27 | 8***0 | Liquid Tank | |
| 28 | 8***4 | Hose | |
| 29 | 8***3 | Evaporator | |
| 30 | 8***8 | Гайка М10 | |
| 31 | 8***5 | Hoop | |
| 32 | 8***4 | Heater | |
| 33 | 8***1 | Hoop | |
| 34 | 8***4 | Hose | |
| 35 | 8***7 | Valve | |
| 36 | 3***0 | Adapter | |
| 37 | 8***2 | Tape | |
| 38 | 8***7 | Болт М10х25 | |
| 39 | 3***6 | Board | |
| 40 | 3***9 | Bolt | |
| 41 | 3***8 | Support Plate | |
| 42 | 3***0 | Shield Ring | |
| 43 | 3***1 | Washer | |
| 44 | 3***3 | Shield Ring | |
| 45 | 8***9 | Shield Ring | |
| 46 | 3***0 | Wheel | |
| 47 | 8***9 | Bearing | |
| 48 | 3***3 | Spindle Sleeve | |
| 49 | 8***0 | Strap | |
| 50 | 8***3 | Bolt | |
| 51 | 8***5 | Гайка М8 | |
| 52 | 3***5 | Board |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
