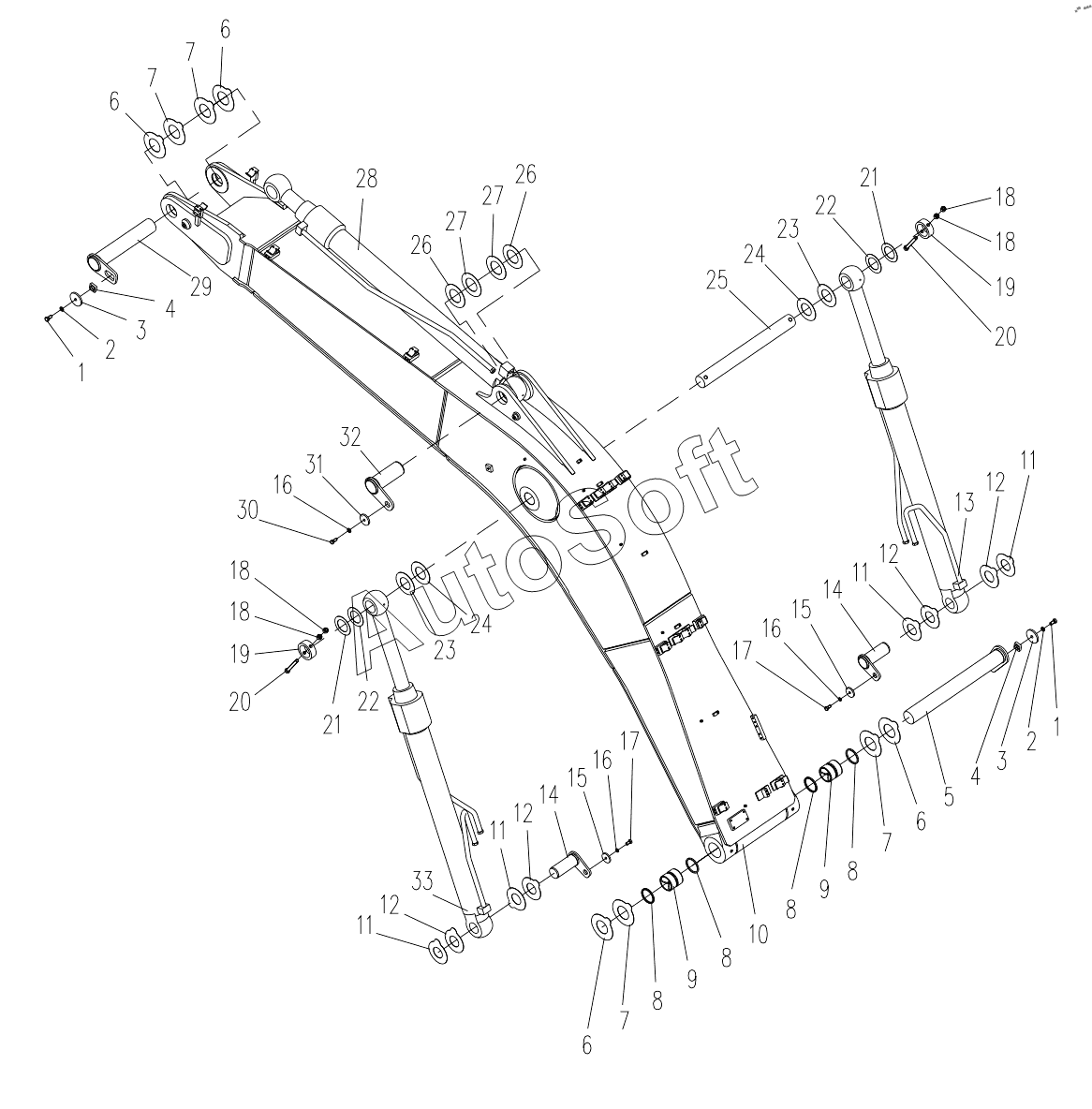

Каталог запасных частей к технике: XCMG XE370CA (2014). 312600172 Рабочее устройство
26
26
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
17
17
27
27
28
29
30
31
32
33
1
1
16
16
16
15
15
14
14
13
12
12
12
12
11
11
11
11
10
9
9
8
8
8
8
7
7
7
7
6
6
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Bolt | |
| 2 | 8***1 | Washer | |
| 3 | 3***4 | Прижимный диск | |
| 4 | 3***5 | Скользящая втулка | |
| 5 | 3***6 | Вал | |
| 6 | 3***3 | Регулирующая прокладка | |
| 7 | 3***8 | Регулирующая прокладка | |
| 8 | 8***0 | Анти-загрезнительное кольцо | |
| 9 | 3***5 | Подшипник | |
| 10 | 3***1 | Стрела | |
| 11 | 3***4 | Регулирующая прокладка | |
| 12 | 3***0 | Регулирующая прокладка | |
| 13 | 8***8 | Цилиндр правой стрелы | |
| 14 | 3***7 | Вал | |
| 15 | 3***6 | Прижимный диск | |
| 16 | 8***4 | Spring Washer | |
| 17 | 8***8 | Bolt | |
| 18 | 8***6 | Гайка | |
| 19 | 3***9 | Стопорная втулка | |
| 20 | 8***2 | Болт | |
| 21 | 3***7 | Регулирующая прокладка | |
| 22 | 3***2 | Регулирующая прокладка | |
| 23 | 3***0 | Регулирующая прокладка | |
| 24 | 3***5 | Регулирующая прокладка | |
| 25 | 3***3 | Вал | |
| 26 | 3***2 | Регулирующая прокладка | |
| 27 | 3***7 | Регулирующая прокладка | |
| 28 | 8***0 | Цилиндр рычага ковша | |
| 29 | 3***5 | Вал | |
| 30 | 8***4 | Bolt | |
| 31 | 3***1 | Прижимный диск | |
| 32 | 3***4 | Вал | |
| 33 | 8***1 | Цилиндр левой стрелы |
