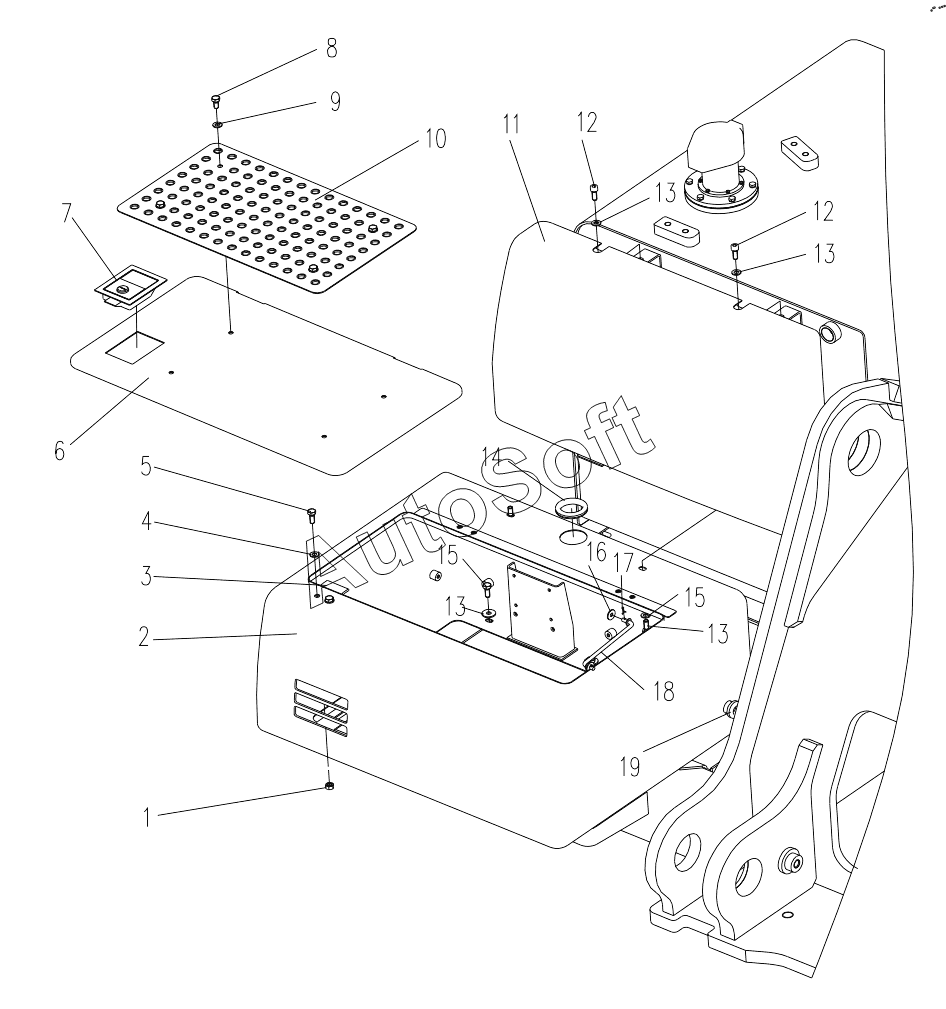

Каталог запасных частей к технике: XCMG XE370CA (2014). 312600253 Инструментальный ящик
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Nut | |
| 2 | 3***3 | Нижний корпус ящика | |
| 3 | 3***8 | Блокировка | |
| 4 | 8***8 | Washer | |
| 5 | 8***2 | BOLT M10x25 | |
| 6 | 3***2 | Верхняя перекрышка | |
| 7 | 8***1 | Lock | |
| 8 | 8***1 | Bolt | |
| 9 | 8***5 | WASHER | |
| 10 | 3***4 | Противоскользящая пластина | |
| 11 | 3***9 | Верхний корпус коробки | |
| 12 | 8***7 | Винт | |
| 13 | 8***7 | Washer | |
| 14 | 3***5 | Защитный чехол | |
| 15 | 8***3 | BOLT M10x30 | |
| 16 | 8***7 | Шайба 8 | |
| 17 | 8***3 | Split Pin | |
| 18 | 3***1 | Узел тяги | |
| 19 | 3***6 | Защитный чехол |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
