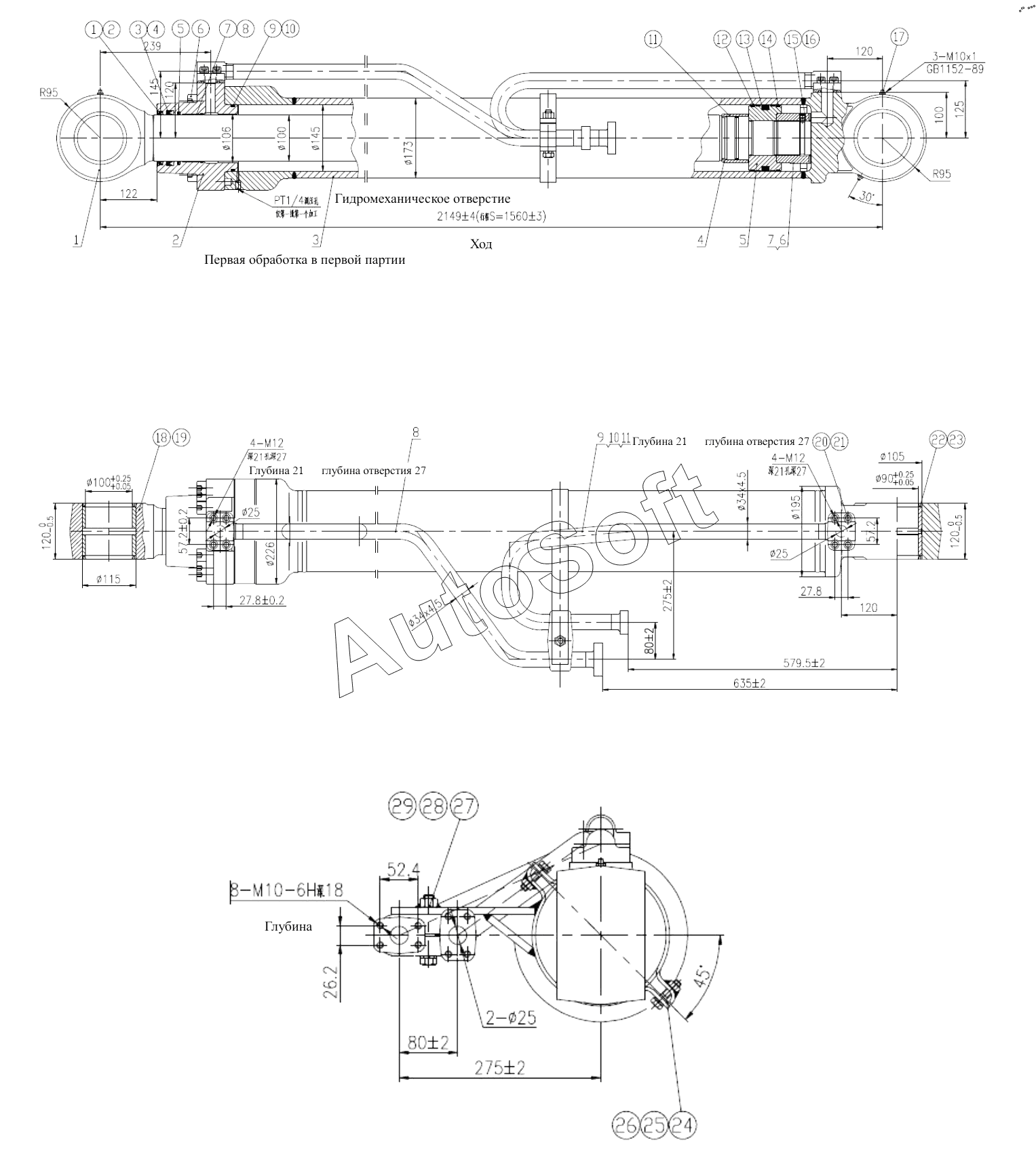

Каталог запасных частей к технике: XCMG XE370CA (2014). 803007121 Цилиндр левой стрелы
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Шток поршня | |
| 1.1 | 8***1 | Анти-загрезнительное кольцо | |
| 1.10 | 8***8 | О-образное борткольцо | |
| 1.11 | 8***9 | Буферное кольцо | |
| 1.12 | 8***3 | Формовочное направляющее кольцо | |
| 1.13 | 8***0 | Уплотняющее кольцо для отверстия | |
| 1.14 | 8***8 | Кольцо хранения грязи | |
| 1.15 | 8***7 | Винт с засверлённым концом | |
| 1.16 | 8***1 | Стальной шар | |
| 1.17 | 8***7 | Oil cup | |
| 1.18 | 8***8 | Анти-загрезнительное кольцо | |
| 1.19 | 8***9 | Втулка вала типа В | |
| 1.2 | 8***2 | Борткольцо для защиты от пыли | |
| 1.20 | 8***0 | Bolt | |
| 1.3 | 8***3 | Уплотнительное кольцо для вала | |
| 1.4 | 8***4 | Упорное кольцо | |
| 1.5 | 8***5 | Буферное кольцо | |
| 1.6 | 8***8 | Винт с внутренней шастигранью | |
| 1.7 | 8***6 | Роликовая втулка вала | |
| 1.8 | 8***7 | Упорное кольцо | |
| 1.9 | 8***2 | O-образное кольцо | |
| 10 | 8***0 | Хомут в сборе | |
| 11 | 8***4 | Прижимный диск | |
| 2 | 8***5 | Торцевая крышка | |
| 21 | 8***1 | O-образное кольцо | |
| 22 | 8***2 | Анти-загрезнительное кольцо | |
| 23 | 8***3 | Втулка вала | |
| 24 | 8***2 | Болт | |
| 25 | 8***8 | Гайка М10 | |
| 26 | 8***4 | Шайба 10 | |
| 27 | 8***7 | Гайка M14 | |
| 28 | 8***3 | Болт М8х16 | |
| 29 | 8***3 | Болт | |
| 3 | 8***6 | Цилиндр | |
| 4 | 8***7 | Буферная втулка | |
| 5 | 8***7 | Поршень | |
| 6 | 8***9 | Гайка | |
| 7 | 8***0 | Прокладка | |
| 8 | 8***8 | Левый маслопровод | |
| 9 | 8***9 | Левый маслопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
