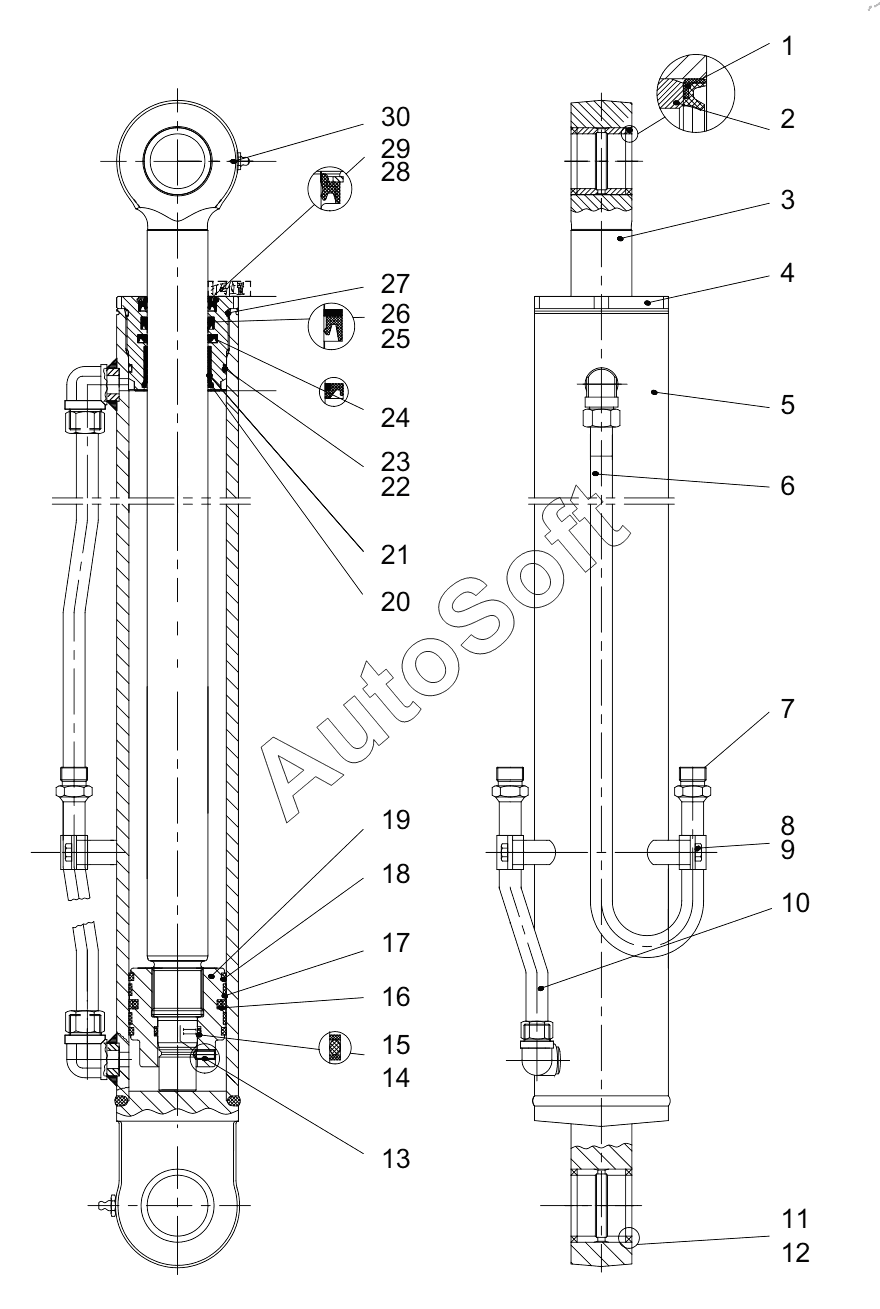

Каталог запасных частей к технике: XCMG XC8-S2570. 804015883 LEFT BUCKET CYLINDER
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 915305785 | 9***5 | XT870L.3.4.2.2A SEALING PACKAGE | |
| 1 | 9***2 | BEARING | |
| 2 | 8***2 | DUSTPROOF WASHER 45x55x4 | |
| 3 | 8***0 | PISTON POLE | |
| 4 | 9***0 | SLEEVE GUIDE | |
| 5 | 9***8 | CYLINDER | |
| 6 | 9***4 | OIL PIPE ASSYI | |
| 7 | 8***0 | PLUG | |
| 8 | 9***8 | PIPE CLAMP ASSY | |
| 9 | 8***1 | Bolt M10x16 | |
| 10 | 9***6 | OIL PIPE ASSYII | |
| 11 | 8***8 | DUSTPROOF WASHER 50x60x5 | |
| 12 | 9***2 | BUSH | |
| 13 | 8***4 | SCREW M8x18 | |
| 14 | 8***4 | SEPARATE BUSH 32.5x38.2x1.5 | |
| 15 | 8***2 | ORING 32.5x3.55 | |
| 16 | 8***7 | SEAL RING 65x80x7.3 | |
| 17 | 8***8 | SUPPORT RING 80x75x9.5 | |
| 18 | 8***5 | ANTI-POLLUTION RING 72x80x6 | |
| 19 | 9***5 | PISTON | |
| 20 | 8***1 | SEPARATE BUSH 55 | |
| 21 | 9***0 | SLIDING BEARING 50x55x30 | |
| 22 | 8***9 | SEPARATE BUSH 75.7x80.5x1.25 | |
| 23 | 8***1 | ORING 74.4x3.1 | |
| 24 | 8***6 | CUSHION RING 50x65.5x6 | |
| 25 | 8***6 | SHAFT SEAL 50x60x6 | |
| 26 | 8***7 | SEPARATE BUSH 50x60x3 | |
| 27 | 8***0 | ORING 77.5x3.55 | |
| 28 | 9***6 | SEPARATE BUSH | |
| 29 | 8***8 | DUSTPROOF WASHER 50x62x7x10 | |
| 30 | 8***3 | OIL CUP M10x1 |
