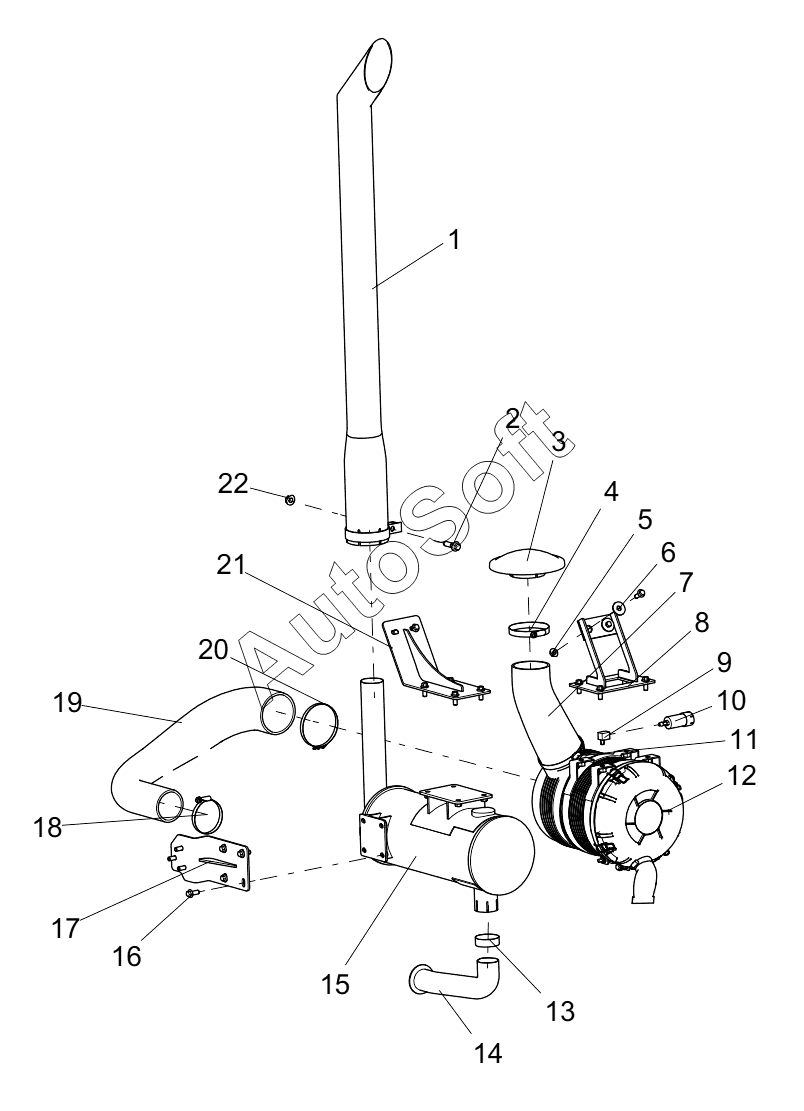

Каталог запасных частей к технике: XCMG XC8-S2570. 402214902 INTAKE AND EXHAUST SUBASSEMBLY

12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 4***1 | EXHAUST FUNNEL | |
2 | 8***9 | Болт М12x45 | |
3 | 8***9 | CAP | |
4 | 8***3 | HOOP | |
5 | 8***3 | Гайка М10 | |
6 | 8***9 | Шайба | |
7 | 4***1 | AIR FILTER PIPE | |
8 | 4***2 | AIR CLEANER BRACKET | |
9 | 4***9 | AIR FILTER WARNING CONNECTOR | |
10 | 8***5 | AIR RESISTANCE SENSOR | |
11 | 8***9 | HOSE CLAMP B103-127 | |
12 | 8***7 | AIR CLEANER ASSY | |
13 | 8***1 | STRONG BAND | |
14 | 4***5 | CORRUGATED PIPE | |
15 | 4***8 | MUFFLER | |
16 | 8***3 | Болт М10x25 | |
17 | 4***5 | BRACKET FOR SELENCER | |
18 | 8***5 | HOOP | |
19 | 4***8 | AIR FILTER PIPE | |
20 | 8***4 | THOOP d109-117 | |
21 | 4***4 | MUFFLER BRACKET | |
22 | 8***6 | Гайка М12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
