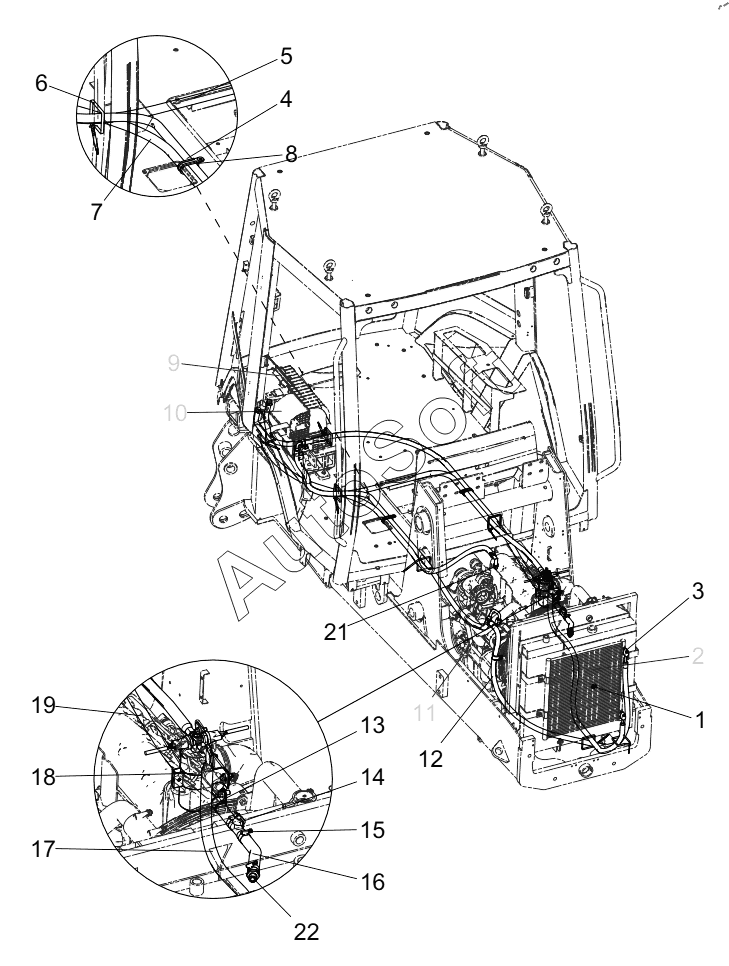

Каталог запасных частей к технике: XCMG XC8-S2570. 402214847 AIR CONDITIONING SYSTEM
11
22
21
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | BOLT M10x16 (DACROMET) | |
| 2 | 4***0 | CONDENSER SUBASSEMBLY | |
| 3 | 8***5 | Болт М6x35 | |
| 4 | 8***2 | EVAPORATOR-COMPRESOR-2000-ELBOW-90 | |
| 5 | 8***4 | RESERVIOR-EVAPORATOR-2400-ELBOW-90 | |
| 6 | 8***1 | NYLON | |
| 7 | 8***9 | HOSEd16x2600 | |
| 8 | 8***7 | PIPE CLIPd26xd26 | |
| 9 | 4***9 | ELECTRICAL COMPONENT OF AIR-CONDITIONER | |
| 10 | 4***3 | EVAPORATOR ASSY | |
| 11 | 4***1 | COMPRESSOR ASSY | |
| 12 | 8***1 | COMPRESOSSOR-CONDENSER-2000-ELBOW-STRAIGHT PIPE | |
| 13 | 8***9 | FERRULE d26-11 | |
| 14 | 8***9 | WATER VALVE SWITCH | |
| 15 | 8***4 | Хомут из нержавейки | |
| 16 | 8***4 | WARM WATER PIPEL=400 | |
| 17 | 8***0 | COLD-STORAGE-1400-STRAIGHT-BEND | |
| 18 | 4***2 | DRYING TANK ASSEMBLY | |
| 19 | 8***3 | HEATING WATER PIPE II | |
| 21 | 2***3 | SPLICE | |
| 22 | 4***8 | WARM WATER CONNECTOR M18x1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
