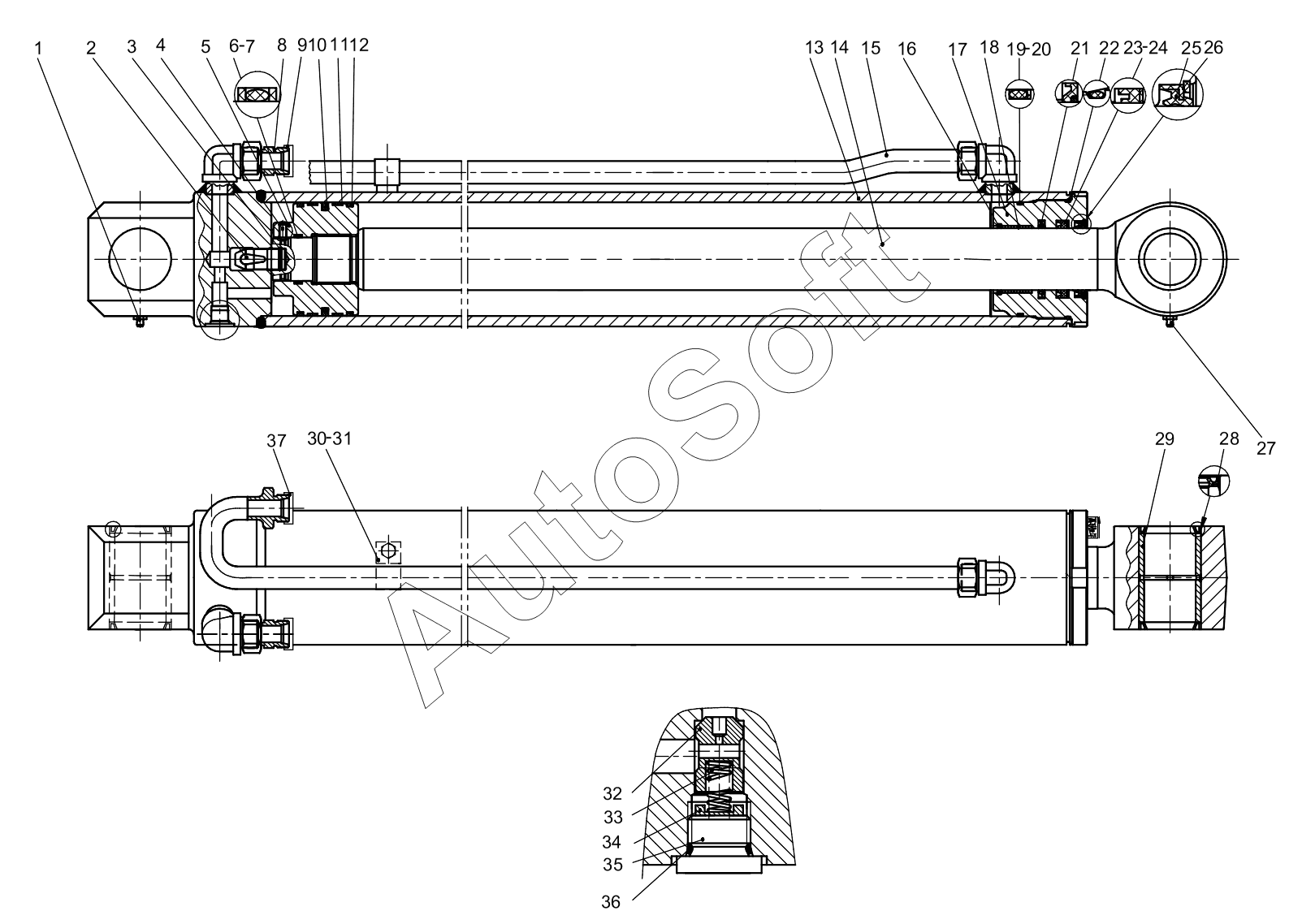

Каталог запасных частей к технике: XCMG XC8-S2570. 803089123 BOOM CYLINDER
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 914901421 | 9***1 | XT870L.3.1.2.1A SEALING PACKAGE | |
| 1 | 8***5 | GREASE NIPPLE | |
| 2 | 9***7 | CUSHION PLUNGER | |
| 3 | 9***6 | RETAINER RING WIRE | |
| 4 | 8***4 | SCREW M8x18 | |
| 5 | 9***0 | PISTON | |
| 6 | 8***7 | ORING 41.7x3.5 | |
| 7 | 8***6 | SEPARATE BUSH 42x48x1.25 | |
| 8 | 9***5 | STRAIGHT COMBINATION CONNECTOR | |
| 9 | 8***1 | SEAL RING | |
| 10 | 8***4 | SUPPORT RING 110x105x9.5 | |
| 11 | 8***3 | ANTI-POLLUTION RING 102x110x6 | |
| 12 | 8***7 | PLASTIC SCREW THREAD SEALED CAP M26x1.5 | |
| 13 | 9***8 | CYLINDER | |
| 14 | 9***8 | XC870HK.3.1.2.1.1.03 PISTON POLE | |
| 15 | 9***4 | OIL PIPE | |
| 16 | 8***8 | SEPARATE BUSH 65 | |
| 17 | 9***1 | SLEEVE GUIDE | |
| 18 | 9***3 | SLIDING BEARING | |
| 19 | 8***9 | ORING 104.4x3.1 | |
| 20 | 8***0 | SEPARATE BUSH 105.8x110.5x1.25 | |
| 21 | 8***2 | Cushion | |
| 22 | 8***1 | ORING 115x3.1 | |
| 23 | 8***8 | SHAFT SEAL 60x70x6 | |
| 24 | 8***0 | SEPARATE BUSH 60x70x3 | |
| 25 | 8***8 | DUSTPROOF WASHER 60x74x8x11 | |
| 26 | 9***0 | SEPARATE BUSH5 | |
| 27 | 8***6 | Масленка M10x1 | |
| 28 | 8***8 | DUSTPROOF WASHER 50x60x5 | |
| 29 | 9***2 | BEARING | |
| 30 | 9***6 | PIPE CLAMP ASSY | |
| 31 | 8***1 | Bolt M10x16 | |
| 32 | 9***0 | XG6.0A.DG-08 SPOOL | |
| 33 | 9***7 | SPRING | |
| 34 | 3***1 | SPACER | |
| 35 | 3***5 | SCREW PLUG | |
| 36 | 3***6 | ORING 13.8x2.4 | |
| 37 | 3***4 | PLASTIC SCREW THREAD SEALED CAP M22x1.5 |
