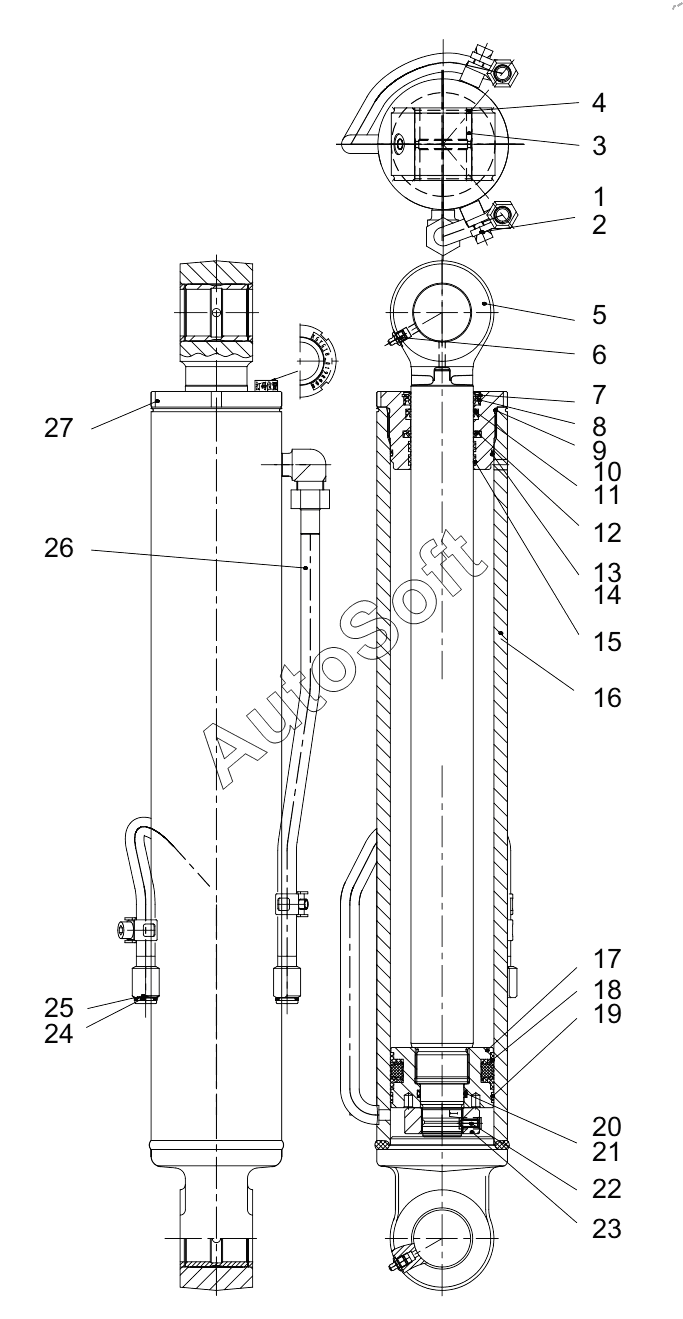

Каталог запасных частей к технике: XCMG XC8-S2570. 804000343 LEFT OUTRIGGER CYLINDER
15
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 910604743 | 9***3 | SEALING PACKAGE | |
| 1 | 8***1 | Bolt M10x16 | |
| 2 | 9***8 | PIPE CLAMP ASSY | |
| 3 | 9***0 | XGYG18_020-09 BEARING | |
| 4 | 8***2 | DUSTPROOF WASHER 45x55x4 | |
| 5 | 9***4 | XGYG18_020_03 PISTON POLE | |
| 6 | 8***6 | Масленка M10x1 | |
| 7 | 9***0 | SEPARATE BUSH5 | |
| 8 | 8***8 | DUSTPROOF WASHER 60x74x8x11 | |
| 9 | 8***4 | ORING 3 | |
| 10 | 8***0 | SEPARATE BUSH 60x70x3 | |
| 11 | 8***8 | SHAFT SEAL 60x70x6 | |
| 12 | 8***2 | Cushion | |
| 13 | 8***6 | SEPARATE BUSH 95.2x100x1.25 | |
| 14 | 8***5 | ORING 94.4x3.1 | |
| 15 | 8***7 | SUPPORT RING 65x60x10 | |
| 16 | 9***1 | XGYG18_019_01 CYLINDER | |
| 17 | 9***3 | XGYG18_020-02 PISTON | |
| 18 | 8***0 | SEAL RING 75x100x22.4 | |
| 19 | 8***0 | SUPPORT RING 100x95x9.5 | |
| 20 | 8***6 | SEPARATE BUSH 42x48x1.25 | |
| 21 | 8***7 | ORING 41.7x3.5 | |
| 22 | 8***4 | SCREW M8x18 | |
| 23 | 9***8 | NUT | |
| 24 | 8***0 | PLUG SCREW | |
| 25 | 8***6 | Washer | |
| 26 | 9***8 | XGYG18_020_071 OIL PIPE ASSYI | |
| 27 | 9***7 | XGYG18_020-04 SLEEVE GUIDE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
