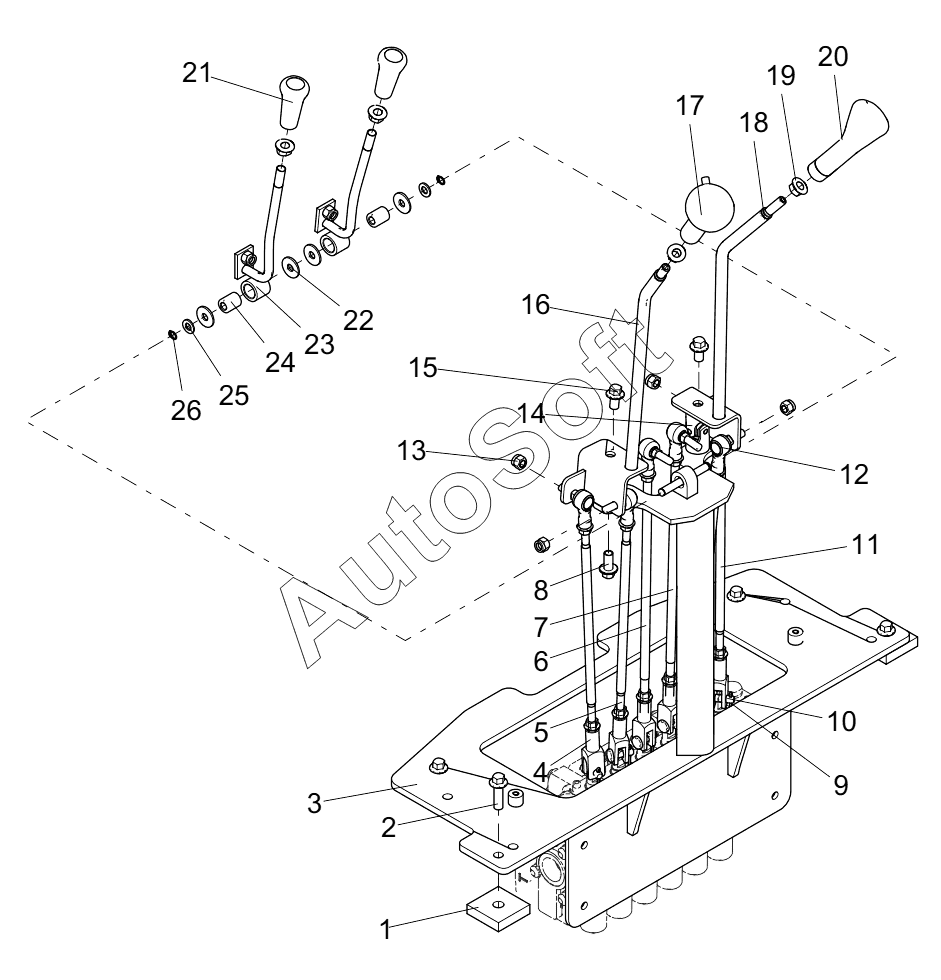

Каталог запасных частей к технике: XCMG XC8-S2570. 402208152 DIGGING CONTROL SYSTEM
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | CUSHION | |
| 2 | 8***8 | BOLT M12x40 | |
| 3 | 4***3 | INSTRLLATION BRACET FOR EXCAVATION VALVE | |
| 4 | 4***5 | COUPLING | |
| 5 | 4***4 | COUPLING | |
| 6 | 4***6 | COUPLING | |
| 7 | 4***7 | COUPLING | |
| 8 | 8***4 | Bolt | |
| 9 | 8***6 | Pin | |
| 10 | 8***8 | PIN 10x30 | |
| 11 | 4***8 | COUPLING | |
| 12 | 4***9 | COUPLING | |
| 13 | 8***5 | Гайка M10 | |
| 14 | 4***5 | CANDAN UNIVERSAL JOINT | |
| 15 | 8***4 | BOLT M12x20 (DACROMET) | |
| 16 | 4***0 | LEFT OPERATION MECHANISM | |
| 17 | 8***9 | HANDLE BALL | |
| 18 | 4***2 | RIGHT OPERATION MECHANISM | |
| 19 | 8***6 | Гайка М12 | |
| 20 | 8***1 | Рукоятка | |
| 21 | 8***8 | HAND SHANK | |
| 22 | 8***2 | Шайба 10 | |
| 23 | 4***7 | CONTROL MECHANISM OF LEG | |
| 24 | 4***0 | SHAFT SLEEVE | |
| 25 | 8***7 | Шайба 10 | |
| 26 | 8***6 | SEPARATE BUSH 10 |
