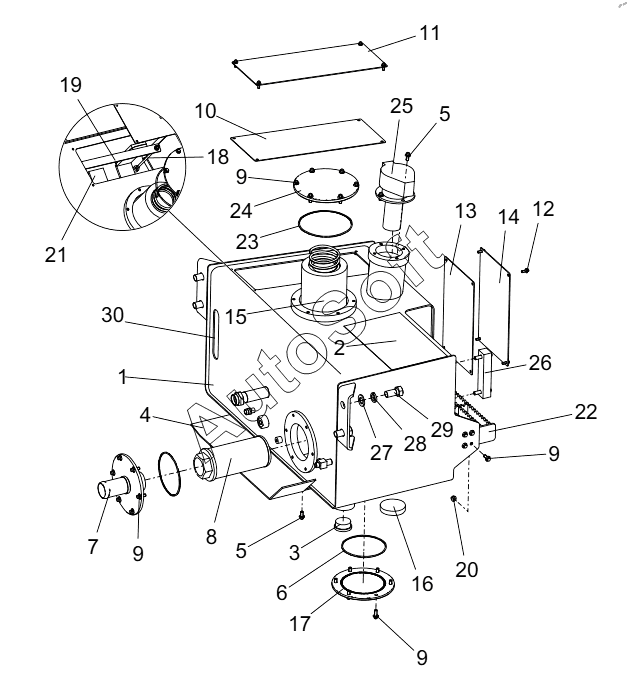

Каталог запасных частей к технике: XCMG XC8-S2570. 402208084 HYDRAULIC OIL TANK ASSEMBLY
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
9
9
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | FUEL TANK BODY | |
| 2 | 4***0 | ANTI-SLIP TAPE | |
| 3 | 8***6 | END CAP | |
| 4 | 4***9 | SEPARATE SHEET | |
| 5 | 8***5 | Болт | |
| 6 | 8***1 | ORING136.12x3.53 | |
| 7 | 4***3 | OIL SUCTION CONNECTOR | |
| 8 | 8***1 | SUCTION OIL FILTER | |
| 9 | 8***6 | Болт М8х20 | |
| 10 | 4***4 | CUSHION | |
| 11 | 4***5 | COVER | |
| 12 | 8***9 | Болт М6x16 | |
| 13 | 4***3 | CUSHION | |
| 14 | 4***2 | COVER | |
| 15 | 8***9 | RETURN OIL FILTER | |
| 16 | 8***0 | MAGNET | |
| 17 | 4***6 | ASAPTER | |
| 18 | 8***9 | SCREW M8x250 | |
| 19 | 4***7 | RETAINER FLEX-PLATE | |
| 20 | 8***0 | Гайка М8 | |
| 21 | 4***1 | Резиновая прокладка | |
| 22 | 4***1 | BOARD | |
| 23 | 8***8 | ORING164.69x3.53 | |
| 24 | 4***7 | COVER | |
| 25 | 8***0 | Воздушный фильтр с замком | |
| 26 | 8***3 | LIQUID LEVEL METER | |
| 27 | 8***2 | Шайба 20 | |
| 28 | 8***3 | Шайба 20 | |
| 29 | 8***8 | BOLT M20x40 | |
| 30 | 8***7 | 35 декоративных накладок |
