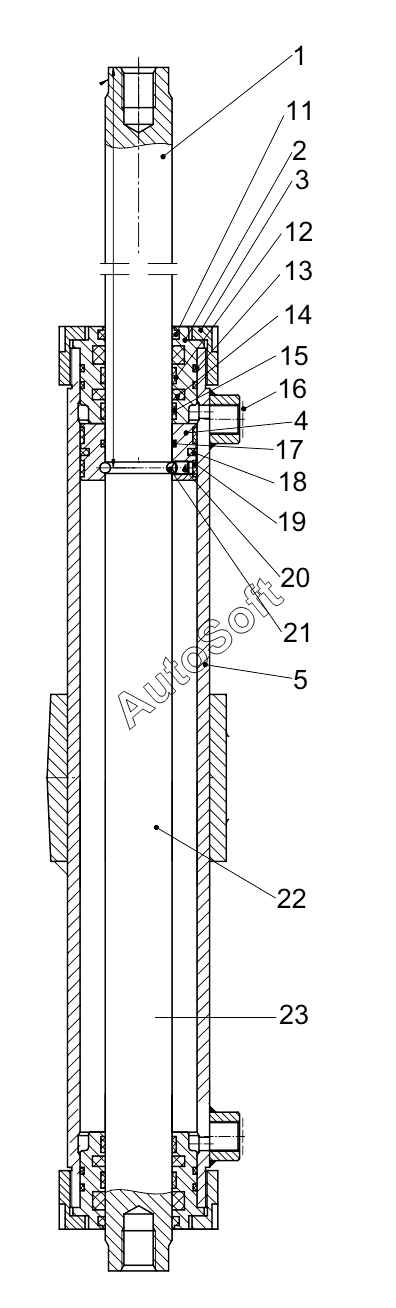

Каталог запасных частей к технике: XCMG GR2205T. 803087366 FRONT WHEEL STEERING CYLINDER
15
23
22
21
20
19
18
17
16
1
14
13
12
11
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | ROD | |
| 2 | 8***8 | CYLINDER SLEEVE | |
| 3 | 8***9 | LOCKING RING | |
| 4 | 8***0 | PISTON | |
| 5 | 8***1 | CYLINDER STRUCTURAL COMPONENT | |
| 11 | 8***2 | DA22SCRAPER SEAL 40x48.6x5.3 | |
| 12 | 8***3 | RUJSEALING RING 40x55x11 | |
| 13 | 8***4 | O RING 70x3.1 | |
| 14 | 8***2 | STEP SEAL 40x55.1x6.3 | |
| 15 | 8***9 | BACK-UP RING GBS-5809-40 | |
| 16 | 8***6 | OIL PLUG M18x1.5 | |
| 17 | 8***7 | O RING 45x3.1 | |
| 18 | 8***8 | GLYD RING 70x59x4.2 | |
| 19 | 8***9 | SUPPORT RING GBS-5909-70 | |
| 20 | 8***0 | SCREW M8x10 | |
| 21 | 8***1 | STEEL BALL Sd6.35 | |
| 22 | 8***2 | NAMEPLATE DEDICATED FOR XCMG | |
| 23 | 8***0 | CYLINDER SEALING PACKAGE |
