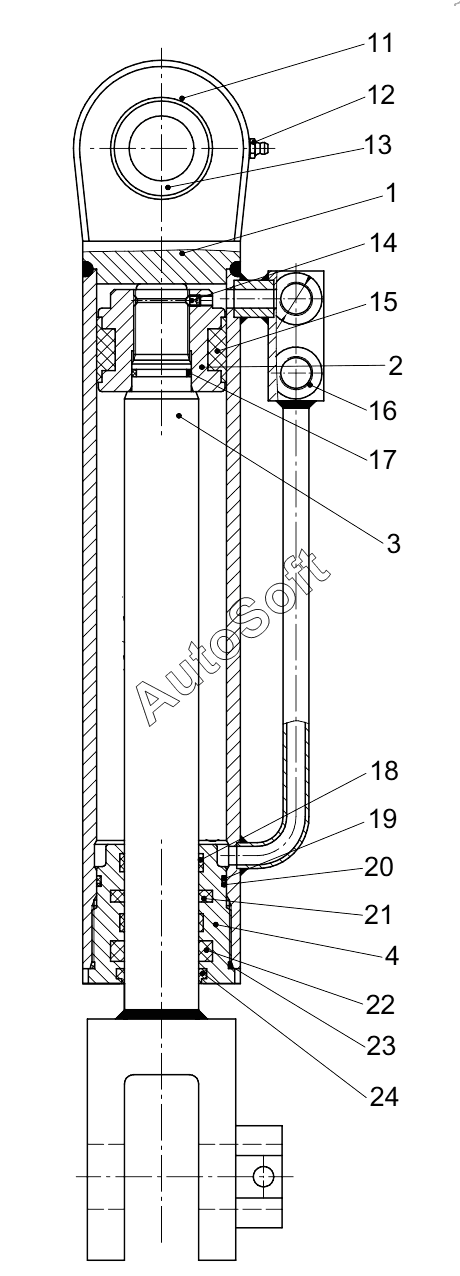

Каталог запасных частей к технике: XCMG GR2205T. 803090546 LEFT BLADE ANGLE CHANGE CYLINDER
16
24
23
22
21
20
19
18
17
1
15
14
13
12
11
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | CYLINDER STRUCTURAL COMPONENT | |
| 2 | 8***3 | PISTON | |
| 3 | 8***4 | PISTON ROD STRUCTURAL COMPONENT | |
| 4 | 8***5 | CYLINDER BODY | |
| 11 | 8***8 | RETAINER RING 55 | |
| 12 | 8***5 | Oil cup | |
| 13 | 8***4 | Joint bearing | |
| 14 | 8***1 | SCREW M6x8 | |
| 15 | 8***6 | COMBINED SEAL RING 70x50x22.4/6.35 | |
| 16 | 8***7 | INTERNAL THREAD PLUG PROTECTION | |
| 17 | 8***8 | ORING 32x3.1 | |
| 18 | 8***9 | BACK-UP RING GBS-5809-40 | |
| 19 | 8***0 | ORING 70x3.1 | |
| 20 | 8***1 | RETAINER RING 70x65.2x1.5 | |
| 21 | 8***5 | STEP SEAL 40x55.1x6.3 | |
| 22 | 8***3 | RUJSEALING RING 40x55x11 | |
| 23 | 8***4 | ORING 71x2.65 | |
| 24 | 8***2 | DA22SCRAPER SEAL 40x48.6x5.3 |
