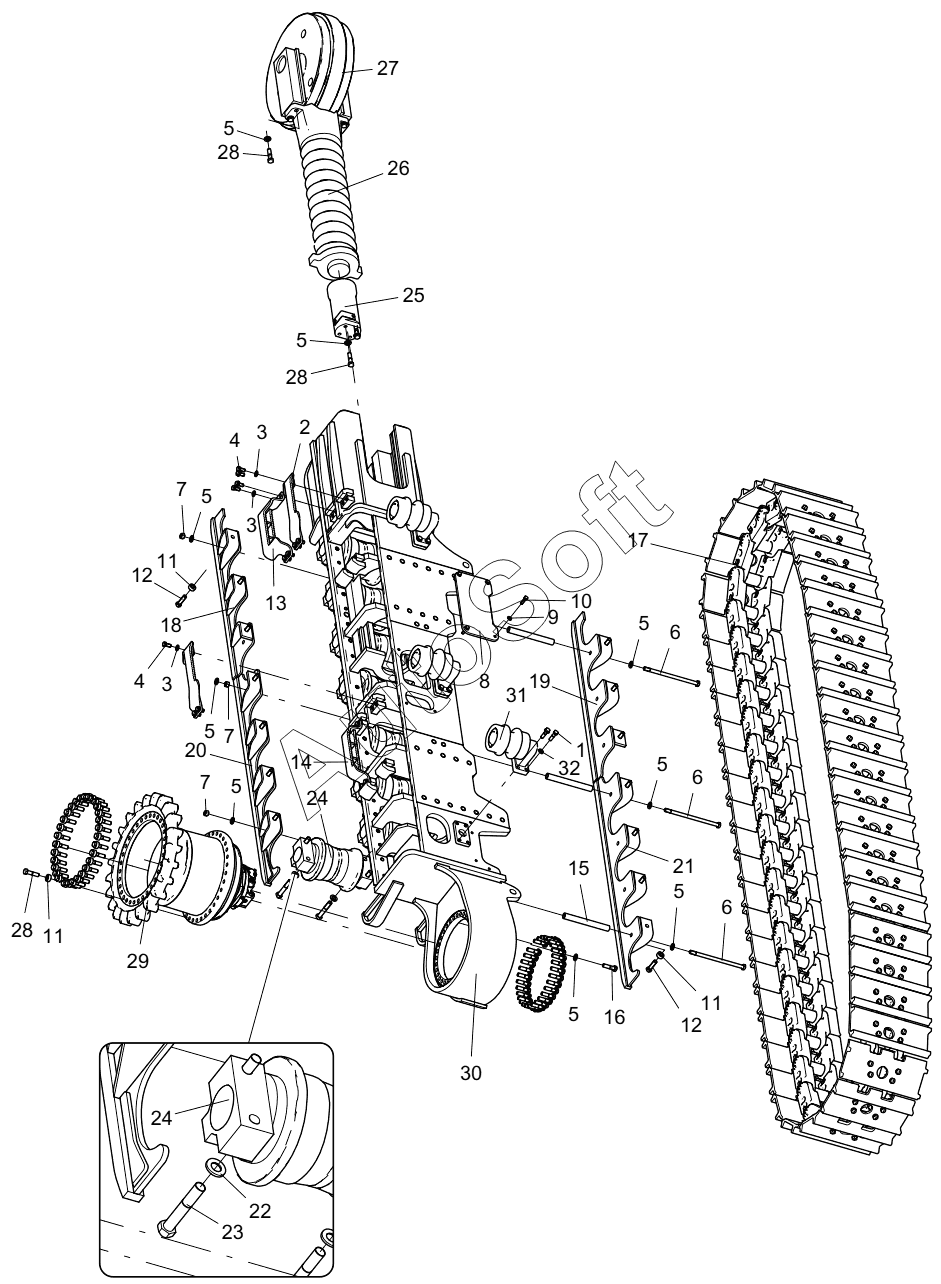

Каталог запасных частей к технике: XCMG XE800D (2021). 316100093 LEFT LONGITUDINAL BEAM ASSEMBLY
25
17
18
19
20
21
22
23
24
24
16
26
27
28
28
28
29
30
31
32
1
15
14
13
12
12
11
11
11
10
9
8
7
7
7
6
6
6
5
5
5
5
5
5
5
5
5
4
4
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | BOLT | |
| 1 | 8***6 | BOLT M20x80 | |
| 2 | 3***3 | UPPER PEDAL | |
| 3 | 8***7 | Шайба | |
| 4 | 8***9 | Bolt | |
| 5 | 8***9 | Шайба | |
| 6 | 3***5 | BOLT | |
| 7 | 8***2 | Гайка | |
| 8 | 3***4 | BLANKING PLATE | |
| 9 | 3***4 | THICKENED FLAT WASHER | |
| 10 | 3***9 | BOLT | |
| 11 | 3***7 | PAD | |
| 12 | 8***1 | BOLT M24x90 | |
| 13 | 3***8 | PEDAL | |
| 14 | 3***5 | PEDAL | |
| 15 | 3***6 | SLEEVE PIPE | |
| 16 | 3***9 | BOLT | |
| 17 | 4***6 | CRAWLER WITH RUBBER PAD | |
| 18 | 3***8 | TRACK GUARD PLATE | |
| 19 | 3***9 | TRACK GUARD PLATE | |
| 20 | 3***4 | TRACK GUARD PLATE | |
| 21 | 3***0 | TRACK GUARD PLATE | |
| 22 | 8***0 | Шайба | |
| 23 | 8***0 | BOLT M27x160 | |
| 24 | 4***9 | BOGIE ASSEMBLY | |
| 25 | 4***2 | TENSION CYLINDER | |
| 26 | 4***1 | TENSION SPRING | |
| 27 | 4***4 | IDLE WHEEL ASSEMBLY | |
| 28 | 3***1 | BOLT | |
| 29 | 8***1 | DRIVING WHEEL | |
| 30 | 3***4 | LEFT LONGITUDINAL BEAM | |
| 31 | 4***1 | SPROCKET ASSEMBLY | |
| 32 | 3***5 | THICKENED FLAT WASHER |
